鋼をどのように焼き入れしますか?方法、手順、ヒント

表面硬化が実際に鋼に与える影響

肌焼きは、鋼部品の外面を硬化させながら、内部コアの靭性と延性を維持する熱処理プロセスです。その結果、外側では摩耗や表面疲労に耐え、内側では亀裂が生じることなく衝撃や応力を吸収できるコンポーネントが生まれました。この組み合わせは、ギア、カムシャフト、車軸、切削工具などの要求の厳しい用途において、鋼鉄の鍛造および機械加工されたコンポーネントにまさに必要とされるものです。

「ケース」と呼ばれる硬化された外層は通常、次の範囲にあります。 深さ0.1mm～3mm以上 、使用される方法と露光時間に応じて異なります。コアは通常 20 ～ 40 HRC の間で比較的柔らかいままですが、ケースは 58–65 HRC 十分に管理されたプロセスで。このデュアルゾーン構造は、貫通硬化のみでは達成できないため、肌硬化は鋼の鍛造および製造における独特で非常に実用的な技術となっています。

すべての鋼が肌硬化に等しく反応するわけではないことを理解する価値があります。低炭素鋼 (炭素 0.1% ～ 0.3%) は、処理後もコアが延性を保つため、最も一般的には表面硬化されます。中炭素鋼も処理できますが、高炭素鋼はコアがすでに高硬度を達成できるため、一般に貫通硬化が行われます。

鋼の肌焼きに使用される主な方法

鋼の肌焼きにはいくつかの確立された方法があり、それぞれが異なる材料、硬化深さの要件、生産環境に適しています。適切なものの選択は、ベース鋼合金、必要な表面硬度、寸法公差、および利用可能な機器によって異なります。

浸炭

浸炭は、鋼鍛造部品に最も広く使用されている肌硬化方法です。このプロセスには、低炭素鋼を高温の炭素豊富な環境にさらすことが含まれます。通常は、 850°C ～ 950°C (1560°F ～ 1740°F) — 炭素が表面に拡散するのに十分な長さ。十分な炭素が吸収されたら、部品を焼き入れして硬化ケースに固定します。

浸炭には 3 つの一般的な方法があります。

• ガス浸炭： 部品は、炭素含有ガス雰囲気 (通常は天然ガスまたはプロパンが豊富な吸熱ガス) の炉内に置かれます。これは最も制御可能で拡張性の高い方法であり、自動車業界や鍛造業界で広く使用されています。
• パック浸炭： 鋼部品は、固体の炭素質材料（炭酸バリウムを混合した木炭など）を入れた容器に詰められ、数時間加熱されます。これは、小規模な作業場や不規則な形状に今でも使用されているローテクな方法です。
• 液体（塩浴）浸炭： 部品は溶融シアン化物ベースの塩浴に浸漬されます。迅速かつ効果的ですが、有害な化学物質が含まれるため、環境と安全性への懸念から使用が減少しています。

を実現するための一般的なガス浸炭サイクル ケース深さ 1 mm AISI 8620 のような低炭素鋼の場合、930°C でおよそ 8 ～ 10 時間かかります。浸炭後、部品は油または水中で焼き入れされ、その後 150°C ～ 200°C で焼き戻しされ、60 HRC 以上の表面硬度を維持しながら焼き入れ応力を緩和します。

窒化処理

窒化では、炭素ではなく窒素が鋼の表面に導入されます。大幅に低い温度で動作します — 480°C ～ 590°C (900°F ～ 1095°F) — これは、歪みが最小限であり、焼き入れが必要ないことを意味します。このため、窒化は寸法精度が重要な精密部品や完成品に特に適しています。

得られるケースは浸炭よりも浅くなります（通常、 0.1mm～0.6mm )、ただし表面硬度の値はそれを超える場合があります 70HRC相当(1100HV) クロム、モリブデン、アルミニウム、バナジウムなどの窒化物形成元素を含む合金鋼。一般的な窒化グレードには、AISI 4140、4340、および窒化合金鋼が含まれます。

ガス窒化では、炉内で解離したアンモニアを使用します。プラズマ (イオン) 窒化では、電気グロー放電を使用して窒素を導入し、複雑な形状をより均一に処理できます。塩浴窒化 (フェライト系軟窒化) は処理速度が速く、耐摩耗性と耐食性の両方が向上します。

高周波焼き入れ

高周波焼入れには化学拡散は含まれません。代わりに、電磁誘導を使用して鋼部品の表面をオーステナイト化温度以上に急速加熱し、その後すぐに焼き入れします。このプロセスは非常に高速です。表面加熱は短時間で発生する可能性があります。 1～10秒 — コアに影響を与えることなく、硬いマルテンサイトケースを生成します。

この方法では、中炭素鋼 (炭素 0.35% ～ 0.55%) または焼き入れ時にマルテンサイトを形成するのに十分な炭素をすでに含む合金鋼が必要です。これは、鋼鍛造および自動車分野のシャフト、ギア、クランクシャフト、レール部品によく使用されます。ケース深さの範囲は通常、次のとおりです。 1mm～6mm 使用周波数と加熱時間によって異なります。

誘導周波数が高くなるとケースが浅くなります。低い周波数はより深く浸透します。 10 kHz の周波数では 3 ～ 5 mm のケースに達する可能性がありますが、200 kHz の周波数では 0.5 ～ 1 mm にしか達しない可能性があります。硬度は通常次の範囲に達します 55–62 HRC 適切に選択された鋼材を使用しています。

火炎硬化

火炎硬化では、酸素アセチレンまたは酸素プロパンの直接炎を使用して鋼の表面を急速に加熱し、その後水で焼き入れします。これは最も古い選択的表面硬化法の 1 つであり、特殊な炉設備は必要ありません。この技術は中炭素鋼や合金鋼に適用され、炉や誘導コイル内に簡単に収まらない大型の部品や扱いにくい部品 (大型の鍛造品、機械道、スプロケットなど) に頻繁に適用されます。

火炎硬化の硬化深さは、から広範囲にわたる 1.5mm～6mm 、硬度値 50 ～ 60 HRC が達成可能です。ただし、このプロセスは高周波焼き入れに比べて制御性が低く、複雑な形状にわたって一貫した硬化深さを実現するには熟練したオペレーターが必要です。

シアン化および浸炭窒化

浸炭窒化は、次の温度で鋼の表面に炭素と窒素の両方を同時に導入します。 700℃～900℃ 。多くの場合、浸炭と窒化のハイブリッドと考えられます。窒素が存在すると、必要な焼入れ強度が低下し、歪みが減少し、焼入性が向上します。硬化浸炭深さは一般に完全浸炭よりも浅くなります。 0.07mm～0.75mm 薄肉部品、締結具、小型歯車などに広く使用されています。

シアン化では、液体シアン化ナトリウム浴を使用して炭素と窒素を同時に導入します。効果的かつ迅速ではありますが、シアン化物塩の毒性により、この方法は環境規制によりほとんどの国で廃止されています。

家庭または店舗で鋼を浸炭するための段階的なプロセス

鍛冶屋、小さな機械工場、家庭用鍛冶場など、工業環境の外で作業する人にとって、パック浸炭は最も利用しやすい方法です。ここでは、このプロセスの実践的な手順を説明します。

1. 適切な鋼材を選択してください。 1018、1020、A36 などの低炭素鋼を使用します。高炭素鋼は同様に浸炭の恩恵を受けません。低炭素グレードから作られた鋼鍛造ビレットが一般的な出発材料です。
2. 部品を徹底的に洗浄します。 表面の油、スケール、錆、汚れをすべて取り除きます。汚染物質は炭素の拡散に対する障壁として機能し、不均一な硬化深さを生み出します。
3. 浸炭剤を準備します。 広葉樹木炭 (6 ～ 12 mm に砕いたもの) と炭酸強化剤を混合します。炭酸バリウムを重量で 10 ～ 20% 使用するのが伝統的ですが、炭酸カルシウム (石灰石の粉末) もより安全な代替品として機能します。炭酸塩は容器内で一酸化炭素と反応して CO₂ を生成し、CO₂ が循環して CO に戻り、炭素が豊富な雰囲気を維持します。
4. 容器を詰めます。 部品を金属製の箱または密閉容器 (鋳鉄または厚鋼) の中に置きます。パーツの周りに木炭コンパウンドを詰め、すべての面に少なくとも 25 mm のコンパウンドを確保します。ガスの漏れを最小限に抑えるために、耐火セメントまたは耐火粘土で蓋を密閉します。
5. 炉で加熱します。 梱包した容器を炉に入れて、 900°C ～ 950°C (1650°F ～ 1740°F) 。必要な浸漬時間の間、この温度を維持します。大まかなガイドとして、900°C で 1 時間の加熱により硬化深さは約 0.25 mm になります。 8時間で約1mmになります。
6. 部品を焼き入れします。 熱いうちに部品を箱から取り出し、すぐに油（モーターオイルまたは焼き入れ油）で焼き入れます。水焼入れは高速ですが、亀裂のリスクが増加します。油焼入れはほとんどの低炭素鋼に適しており、58 ～ 63 HRC の表面硬度が得られます。
7. 焼入れ後に焼き戻しを行います。 部品を 150°C ～ 200°C (300°F ～ 390°F) で 1 ～ 2 時間再加熱して、焼き入れによる内部応力を緩和します。これにより、表面硬度を維持しながら脆性が軽減されます。このステップをスキップすると、微小亀裂が発生する危険があります。

ケースの硬度を測定するために一般的に使用される現場テストの 1 つは、やすりテストです。ケースが完全に硬化していれば、新しい鋭利なやすりは切断することなく表面を滑ることができます。より正確な測定には、ロックウェル硬度試験 (HRC スケール) または断面のビッカース微小硬度試験が標準的なアプローチです。

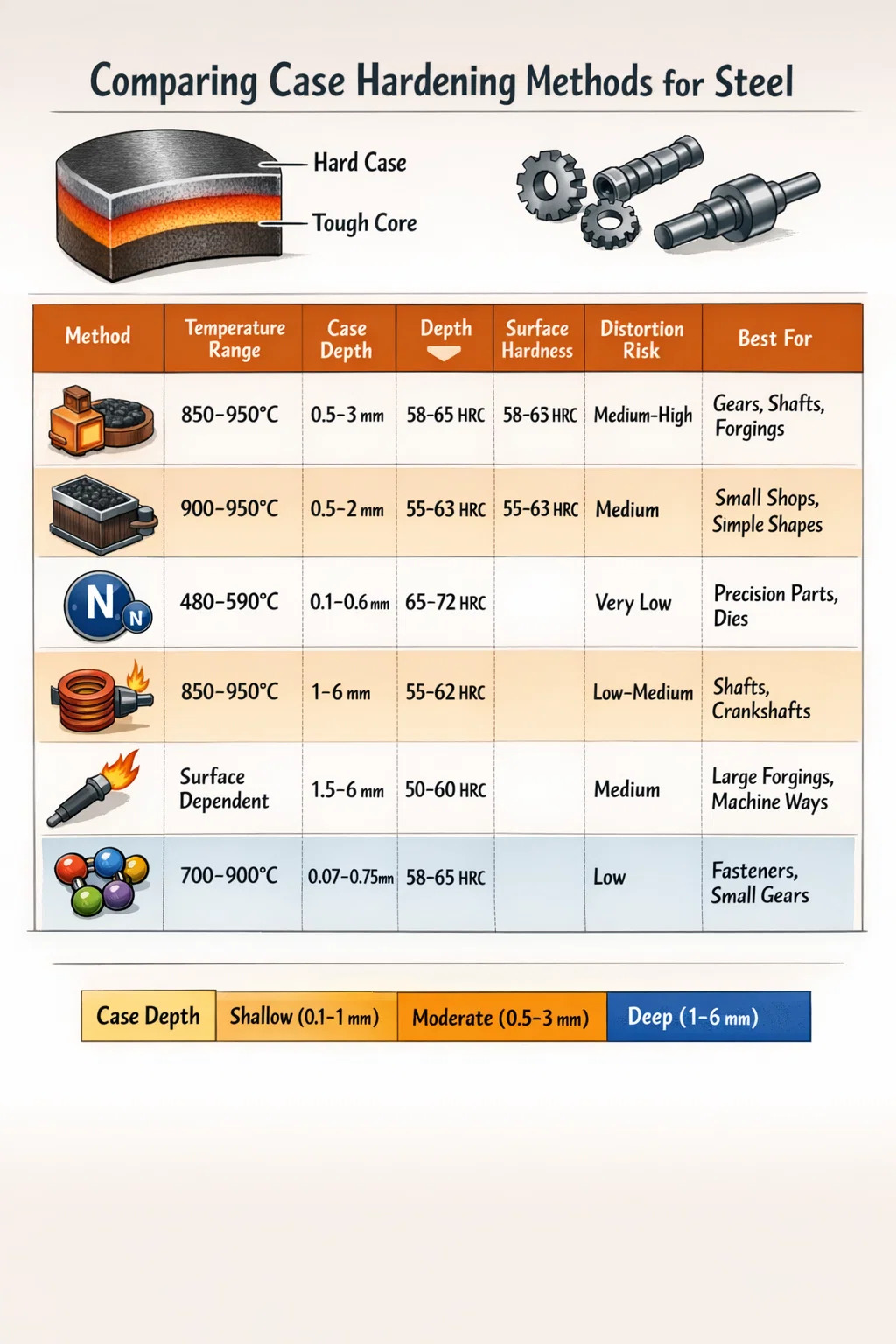

表面硬化法の比較: 実践的な概要

以下の表は、特定のアプリケーションに適切なプロセスを選択するのに役立つ、最も一般的なケースハードニング方法間の主な違いをまとめたものです。

肌焼きに最適な鋼種

すべての鋼種が肌硬化に同じように反応するわけではありません。母材の選択は、達成可能な硬化深さ、コアの靭性、および処理後の寸法安定性に大きく影響します。鋼鍛造用途では、適切な材種を肌焼きプロセスに適合させることが部品の性能の基礎となります。

浸炭用低炭素鋼

• AISI 1018 / 1020: 最も一般的で経済的な選択肢です。表面耐摩耗性が必要だがコストを抑える必要があるシャフト、ピン、一般鋼鍛造部品に使用されます。治療前の機械加工が容易です。
• AISI 8620: ギアやシャフトの製造に広く使用されているニッケル-クロム-モリブデン合金鋼。確実に浸炭され、熱処理後に優れた中心靭性を発揮するため、ドライブトレイン部品の鍛造鋼のベンチマークグレードとなります。
• AISI 9310: 高性能航空宇宙および頑丈なギア用途に使用されます。ニッケル含有量が高いため、優れた芯強度と肌焼入れ性を実現します。
• AISI 4118 / 4320: 焼入性の良いクロムモリブデン材種。より深いケース深さと優れた耐疲労性を必要とするトランスミッションギアや鍛造品に使用されます。

窒化用合金鋼

• AISI 4140: ガス窒化にも優れた汎用性の高いクロムモリブデン鋼です。鋼鍛造装置のツールホルダー、スピンドル、精密シャフトなどによく使用されます。
• AISI 4340: 高強度ニッケルクロムモリブデン合金鋼です。窒化処理後は、表面硬度と中心部の靭性の優れた組み合わせが得られます。航空宇宙用の鍛造品や構造部品によく見られます。
• ニトラロイ 135M: 窒化物形成元素としてアルミニウムを含む、窒化用に特別に開発されました。窒化によって達成可能な最高の表面硬度値を生成し、多くの場合 1000 HV を超えます。

高周波焼入用中炭素鋼

• AISI 1045: 高周波焼入れ用として広く使用されている中炭素鋼です。シャフト、車軸、農機具の鍛造品によく見られます。高周波処理後の表面で 55 ～ 60 HRC を達成します。
• AISI 4140 / 4340: 高い表面温度から焼き入れする場合の高周波焼き入れにも適しています。クランクピン、ドリルカラー鍛造品、重量エンジニアリング部品に使用されます。
• AISI 1060 / 1080: 炭素含有量が高いため、摩耗の激しい接触面で火炎硬化が行われるレールやスプリングの用途に適しています。

ケースハードニングと 鋼鍛造品 プロセス

工業生産では、ほとんどの場合、表面硬化は鍛造後の作業です。鋼の鍛造は、開放型、密閉型（圧搾型）、またはロール鍛造のいずれであっても、鋼の結晶粒構造を微細化し、結晶粒の流れを部品の形状に合わせます。この結晶粒微細化により、熱処理が適用される前に鋼の機械的特性が向上します。

鋼の鍛造後、部品は通常、鍛造応力を軽減するために焼きならしまたは焼きなまされ、最終寸法に近い寸法まで荒加工されます。この段階で表面硬化が適用されます。順序が重要です。表面硬化前に部品の仕上げ加工が行われる場合、硬化プロセスによって小さな寸法変化 (歪み) が生じ、部品が公差を超えてしまう可能性があります。ほとんどのメーカーは、硬化後の最終ステップとして研削または仕上げ機械加工を残します。

鍛造品の浸炭では、鋼の鍛造中に生成される細粒構造が炭素拡散の変動を制限し、複雑な形状全体にわたってより均一な硬化深さをサポートします。緻密な結晶粒構造を有する鍛造品は、ケースとコアの移行ゾーンでも優れた耐疲労性を示します。この移行ゾーンでは、繰り返し負荷がかかると一般に疲労亀裂が発生します。

たとえば、8620 鋼の密閉型鋼鍛造で製造された自動車のトランスミッション ギアは、通常、浸炭浸炭処理により浸炭深さ 0.8～1.2mm 、焼き入れ、焼き戻しを行った後、仕上げ研磨を行います。この鍛造と浸炭の組み合わせにより、超過の接触応力に耐えることができるコンポーネントが製造されます。 1500MPa 数百万回以上の読み込みサイクル - どちらのプロセス単独でも達成できないパフォーマンス。

硬化層の深さと硬度の一貫性を制御する

硬化処理における最も一般的な問題の 1 つは、硬化深さが一貫していないことです。これにより、使用中に早期の表面疲労、剥離、または亀裂が発生する可能性があります。硬化深さの一貫性にはいくつかの変数が影響しており、それらを制御することが高品質の熱処理と不適切な熱処理を分けるものとなります。

炉内の温度均一性

炉内の温度勾配は、バッチ全体のケース深さの変動に直接変換されます。炉で加工された歯車のバッチ。 ±15℃の温度変動 荷重全体で 10 ～ 15% の硬化深さの違いが見られます。工業用ガス浸炭炉は通常、メンテナンスが指定されています。 ±5℃の均一性 作業ゾーン全体にわたって。熱電対の校正と炉の認定 (AMS 2750 や CQI-9 などの規格による) は、品質管理された熱処理施設では標準的な方法です。

ガス浸炭における炭素ポテンシャルの制御

ガス浸炭では、炉雰囲気の炭素ポテンシャルを注意深く制御する必要があります。炭素ポテンシャルが高すぎると、表面炭化物ネットワーク、つまり粒界に脆い板状の鉄炭化物が形成され、疲労寿命が大幅に低下します。カーボンポテンシャルが低すぎると、表面カーボンが不十分になり、ハードケースが不十分になります。ほとんどの炉システムは、酸素プローブ (シムストック プローブまたはラムダ プローブ) を使用して、炭素ポテンシャルを継続的に監視および調整し、ターゲットを設定します。 0.8% ～ 1.0% の表面カーボン ほとんどのギアとシャフトの用途に適しています。

クエンチの厳しさと治具の設計

不均一な焼入れも歪みや硬度のばらつきの主な原因です。異なる方向で焼入れに入る部品、または部品の周囲に急冷媒体が不均一に流れる部品は、異なる速度で冷却され、異なるゾーンに異なる微細構造が生成されます。適切に設計された治具は、焼き入れ中に部品をしっかりと保持し、焼き入れ媒体がすべての表面に一貫してアクセスできるようにします。焼入れ中の油の温度は通常、次のように維持されます。 40°C ～ 80°C (100°F ～ 175°F) ほとんどの鋼鍛造用途では、冷油では焼き入れが激しくなり、熱油では焼き入れが遅すぎます。

処理後の検査

ケースハードニングの結果の検証は、破壊試験および非破壊試験によって行われます。破壊試験では、生産バッチで処理されたサンプルクーポンから断面を切り出し、ビッカース微小硬度計を使用して段階的な深さで硬度を測定し、硬度プロファイルを生成します。有効硬化深さは、硬度が低下する深さとして定義されます。 550HV(約52HRC) ISO 2639 による。非破壊手法には磁気バルクハウゼンノイズ分析や渦電流試験が含まれており、部品を切断することなくケース深さと表面硬度の異常を検出できます。

ケースハードニングにおけるよくある間違いとその回避方法

現場でのケース強化の失敗のほとんどは、回避可能な少数のエラーに遡ることができます。これらのエラーを事前に認識することで、生産工場で作業している場合でも、小規模な鍛造工場で作業している場合でも、コストのかかるやり直しや部品の不合格を防ぐことができます。

• 間違ったベース素材: 高炭素鋼を浸炭しようとしてもほとんどメリットはなく、脆い炭化物ネットワークが生成される可能性があります。肌焼き方法を選択する前に、必ず母材の炭素含有量を確認してください。
• 短気を無視して： 焼き戻しを行わずに焼き入れされた鋼には、巨大な内部応力がかかります。部品は、すぐに焼き戻さないと、焼き入れ後何時間も経ってから亀裂が入る可能性があります。たとえ 160°C で 1 時間浸漬するだけであっても、焼き入れ後は必ず数時間以内に焼き戻しを行ってください。
• 急冷前の加熱ムラ： 焼き入れ時に均一なオーステナイト化温度にない部品は、不均一な微細構造になります。焼入れ前に、処理温度で十分な均熱時間を確保してください。薄い切片の場合、浸漬時間は 15 ～ 20 分だけで済みます。厚い鍛造品の場合は 1 時間以上かかる場合があります。
• 表面の汚染: 浸炭前の部品表面のオイル、グリース、または酸化により、炭素が拡散できないデッド ゾーンが形成されます。部品は加工前に脱脂し、軽くサンドブラストまたは洗浄する必要があります。
• アプリケーション向けの小さめのケース: 重負荷のギアの薄いケース (0.2 mm) は接触応力によって突き破られ、柔らかいコアが露出し、急速な摩耗や孔食が発生します。ケース深さの仕様を、使用中にコンポーネントが受ける接触圧力と荷重に合わせてください。
• 過浸炭： 過剰な時間または炭素ポテンシャルにより、表面に残留オーステナイトと炭化物の厚くて脆い白い層が生成されます。この層は剥離する可能性があり、疲労強度が向上するどころか大幅に低下します。

肌硬化鋼鍛造部品が標準的な用途

ケースハードニングはニッチな治療法ではありません。これは、構造部品や機械部品の鍛造鋼に依存する多くの業界の標準的な生産プロセスに組み込まれています。

• 自動車のトランスミッションとディファレンシャル: オートマチック トランスミッションのリング ギア、ピニオン、サン ギアは 8620 または 4320 鋼から鍛造され、ケース深さ 0.9 ～ 1.4 mm まで浸炭されます。表面硬度とコアの靭性の組み合わせにより、数十万キロメートルにわたる車両ドライブトレインの繰り返しの接触応力と衝撃荷重に対処します。
• 航空宇宙構造用鍛造品: 航空機の着陸装置コンポーネント、アクチュエーター シャフト、ベアリング ジャーナルは、多くの場合、AMS 6415 などの航空宇宙仕様で必要な高い強度と靭性を維持しながら、耐摩耗性を提供するために窒化または浸炭処理された 4340 鋼で作られています。
• 鉱山および建設機械: トラックピン、ブッシュ、バケットの歯、および掘削機のブームピンは合金鋼から鍛造され、岩や土壌との接触による磨耗に耐えるように表面硬化されています。これらの用途では、非常に過酷な条件下での耐久性を提供するために、ケースの深さ 2 ～ 4 mm が一般的です。
• クランクシャフトとカムシャフト: 自動車用クランクシャフトは、多くの場合 1045 鋼またはマイクロアロイ鋼から鍛造されており、シャフトの残りの部分は靭性を維持しながら、局所的な表面硬度を達成するためにジャーナル表面で高周波焼入れが施されています。ジャーナル硬度 55 ～ 60 HRC により、未処理の表面と比較してベアリングの寿命が大幅に延長されます。
• 手動工具および切削工具: 1020 鋼で作られたチゼル、パンチ、ダイスは、自宅で浸炭処理して硬い刃先を作ることができます。これは、ケースハードニングの最も古い応用例の 1 つであり、産業環境の外で働く鍛冶屋や工具メーカーにとって今でも関連性があります。
