鋼とは何の合金ですか、そしてなぜそれが鍛造品にとって重要なのでしょうか
鋼は基本的に鉄と炭素の合金です 、炭素含有量は通常、重量で 0.02% から約 2.1% の範囲です。この塩基の組み合わせ以外に、現代のエンジニアリング鋼には、ほとんどの場合、マンガン、クロム、ニッケル、モリブデン、バナジウム、シリコンなどの追加の合金元素が含まれており、それぞれの合金元素は、硬度、靱性、耐摩耗性、または腐食挙動を変化させるために、制御された割合で添加されています。これらの二次元素が微量レベルを超えて意図的に増加した場合、その材料は次のように分類されます。 合金鋼 普通の炭素鋼ではなく。鍛造プロセスはベース合金が熱、圧力、冷却にどのように反応するかに大きく依存するため、この区別は合金鋼鍛造品を理解するための出発点となります。
実際のところ、鍛造工場は単に「鋼」の棒を熱して、ハンマーで叩いて形を整えるだけではありません。正確な合金組成によって、鍛造温度範囲、必要な鍛造ブローまたはプレスストロークの数、変形中の亀裂のリスク、および完成部品の機械的性能が決まります。 4140 クロムモリブデン鋼で作られたギア シャフトは、技術的にはどちらも「鋼」であるにもかかわらず、通常の 1045 炭素鋼で作られたフランジとはハンマーの下で大きく異なる動作をします。
鋼に含まれる核となる合金元素
鉄自体は比較的柔らかく、要求の厳しい機械部品に必要な強度がありません。炭素は鋼を作るために鉄に添加される最初の元素であり、硬度と強度の最大の要因です。ただし、ほとんどの鍛造グレードの鋼は、一緒に機能する要素の組み合わせに依存しています。以下の表は、最も一般的な合金元素と、それぞれが主に影響する特性をまとめたものです。
鍛造グレードの鋼に使用される代表的な合金元素とその機能的役割 | 要素 | 代表的な範囲 | 主な効果 |
| カーボン | 0.02%～2.1% | 硬度と引張強さ |
| マンガン | 0.3%～1.9% | 焼入性があり、脆性を軽減します |
| クロム | 0.5%～18% | 耐摩耗性、耐食性 |
| ニッケル | 0.5%～5% | 低温での靭性 |
| モリブデン | 0.15%～0.4% | 高温下での強度保持 |
| バナジウム | 0.1%～0.3% | 結晶粒微細化、耐疲労性 |
| シリコン | 0.15%～2.5% | 脱酸素剤、弾力性を高める |
これらの要素はどれも単独では機能しません。鍛造エンジニアは完全なレシピを調べます。 クロムとモリブデンを組み合わせたもの 合金の総割合が同様であっても、クロムとニッケルを組み合わせた場合とは非常に異なる鍛造反応が得られます。
定義する 合金鋼鍛造品 分かりやすく言うと

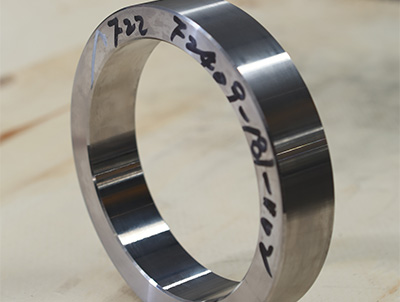

合金鋼鍛造品は、加熱された合金鋼ビレットまたはインゴットに圧縮力を加えて成形された金属部品であり、機械加工のように切り取られるのではなく、内部結晶粒構造が変形して部品の形状に沿って整列します。この結晶粒の配列により、同じ合金の鋳造または機械加工された同等品と比較して、鍛造部品に特有の強度上の利点が与えられます。
- 出発材料は固体合金鋼の棒、ビレット、またはインゴットであり、液体を流し込むものではありません。
- 鋼を加工可能な可塑性の範囲にするために熱が加えられます。その温度は、ほとんどの中合金グレードでは通常 1,100°C ～ 1,250°C です。
- ハンマー、プレス、またはアプセッターからの機械力により、加熱された材料が金型または大まかな形状に変形されます。
- 結果として生じる粒子の流れが部品の輪郭に沿って形成され、疲労寿命と耐衝撃性が向上します。
鍛造プロセスの実際の仕組み
ほとんどの合金鋼鍛造品は、最終寸法に達する前に、反復可能な一連の段階を経ます。正確な手順は部品の形状や工場の設備によって異なりますが、一般的なワークフローは業界全体でほぼ一貫しています。
- ビレットの切断と表面欠陥や内部ボイドの検査。
- 特定の合金の正しい鍛造温度範囲への誘導加熱または炉加熱。
- 塊をおおよその形状にするための粗成形は、ブロッキングとも呼ばれます。
- クローズドダイまたはオープンダイの設定で鍛造を終了し、最終に近い形状を実現します。
- 金型パーティングラインに残ったフラッシュ材をトリミング。
- 制御された冷却により内部応力亀裂を回避します。
- 目標の硬度に達するように焼きならし、焼き入れ、焼き戻しなどの熱処理を行います。
- 削り代除去と最終寸法確認。
ステップ 2 での温度制御は、おそらくチェーン全体の中で最も重要な変数です。合金を冷やしすぎて鍛造すると、粒子が滑らかに流れるのではなく裂け、視覚的に検出するのが難しい微小な亀裂が残ります。鍛造が熱すぎると結晶粒の成長が過剰になり、部品が完全に健全であるように見えても、靱性が静かに低下します。
鍛造に使用される一般的な合金鋼グレード
これらのグレードはよく理解された鍛造挙動と予測可能な鍛造後の特性を備えているため、鍛造工場はかなり一貫した合金ファミリーのプールから抽出しています。以下は、自動車、油田、建設、および一般機械の分野にわたる鍛造図面に最も頻繁に表示されるグレードの概要です。
頻繁に鍛造される合金鋼のグレードとその一般的な最終用途 | 学年家族 | 主要な合金元素 | 代表的な鍛造部品 |
| 41xx (クロムモリブデン) | クロム, molybdenum | ギアシャフト、コンロッド |
| 86xx (ニッケルクロムモリブデン) | ニッケル, chromium, molybdenum | 歯車、変速機部品 |
| 43xx (ニッケルクロムモリブデン) | ニッケル, chromium, molybdenum | 航空機の着陸装置、高応力シャフト |
| 51xx (クロム) | クロム | ベアリングレース、スプリング |
| 93xx (ニッケルクロムモリブデン) | ニッケル, chromium, molybdenum | 大型トラックの車軸、ピニオン |
上記の命名規則は、広く使用されている 2 桁 + 2 桁の番号付けシステムに従っており、最初の 2 桁は合金ファミリーを示し、最後の 2 桁はおおよその炭素含有量を 100 分の 1 パーセントで示します。たとえば、「40」で終わるグレードは、炭素が約 0.40% 含まれていることを示します。
鍛造合金鋼の機械的特性の利点
エンジニアが重要な耐荷重部品に鋳造や重機械加工ではなく鍛造を指定する理由は、内部結晶粒構造にあります。鍛造中、金属の内部粒子は、鋳造品のようにランダムに配向するのではなく、部品の外形に沿って圧縮および伸長されます。
この方向性のある粒子の流れにより、耐疲労性が大幅に向上します 同一の化学組成の鋳造部品と比較して、亀裂が整列した粒界を横切って伝播しにくいためです。鍛造合金鋼部品には通常、次のような特徴があります。
- 特に低い周囲温度での衝撃靱性が高くなります。
- 繰り返しの繰り返し荷重下での疲労寿命の向上は、回転シャフトやギアにとって非常に重要です。
- 砂またはインベストメント鋳造と比較して、内部空隙や気孔が少ない。
- 熱処理後の断面全体の硬度がより安定します。
一般的に引用されるエンジニアリングの経験則は、適切に鍛造および熱処理された 4140 合金鋼部品は、同じ公称組成の同等の鋳鋼部品よりも約 20% ～ 30% 高い疲労強度に達することができます。これは主に、鋳造気孔が存在しないことと、整列した結晶粒流が存在するためです。
合金鋼のオープンダイ鍛造とクローズドダイ鍛造の比較
すべての合金鋼鍛造品が同じ成形方法を経るわけではありません。開放型鍛造と密閉型鍛造のどちらを選択するかは、部品のサイズ、生産量、幾何学的複雑さによって決まります。
合金鋼部品の自由型鍛造と密閉型鍛造の比較 | 要因 | 自由型鍛造 | 密閉型鍛造 |
| 一般的な部品サイズ | 大きくて重いシャフトとブロック | 中小規模の複雑な形状 |
| 寸法精度 | 低い場合はさらに加工が必要です | より高く、ネットシェイプに近づく |
| 工具費 | 低く最小限の専用ダイ | より高度なカスタム ダイセットが必要 |
| 最高の生産量 | 少量のワンオフ部品 | 中規模から大規模の実行 |
鍛造後の熱処理がすべてを変える
鍛造したばかりの合金鋼部品がそのまま使用されることはほとんどありません。鍛造プロセス自体では内部応力と結晶粒構造が残りますが、これらは整列していても、エンジニアリング図面上の正確な硬度と靭性の目標を達成するには、熱処理による改良が必要です。
多くの場合、正規化は最初のステップであり、部品を臨界変態温度のすぐ上まで再加熱し、空冷して鍛造応力を緩和し、結晶粒度を微細化します。より高い強度が必要な部品の場合は焼き入れと焼き戻しが続き、油または水中での急速冷却により硬いマルテンサイト構造が固定され、その後の低温での焼き戻しサイクルにより脆性を防ぐのに十分な延性が回復します。
特定の合金含有量は、部品がこれらのサイクルにどのように応答するかを直接決定します。 モリブデンとクロムは両方とも焼入性を高めます これは、非常に速い焼き入れを必要とせずに鋼をより深く硬化できることを意味し、より大きな断面の鍛造品で亀裂が発生するリスクを低減します。

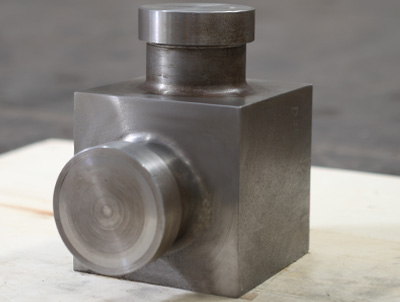

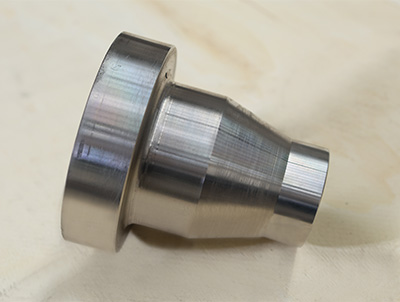

合金鋼鍛造品が実際に使用される場所
鍛造合金鋼は強度、靱性、予測可能な疲労挙動を兼ね備えているため、回転部品、耐荷重部品、または衝撃を受けやすい部品を含むほぼすべての分野で使用されています。
- クランクシャフト、コンロッド、アクスルシャフトなどの自動車ドライブトレイン部品。
- 建設重機のピン、ブッシュ、バケットの歯。
- 油田掘削ツールのジョイント、カップリング、ダウンホールツール本体。
- 風力タービンのメインシャフトとギアボックスの内部。
- 鉄道輸送用の車輪、車軸、カプラーナックル。
- 高圧サービス用の工業用ギアボックス、ポンプ シャフト、およびバルブ ボディ。
風力タービンのメインシャフトは特筆に値します。これらのコンポーネントは数トンの重量があり、20 年の耐用年数にわたって数百万回の負荷サイクルに耐える必要があるため、この用途では本質的に粒子の流れが制御された鍛造合金鋼が唯一の現実的な材料の選択となります。
代替品ではなく鍛造合金鋼を選択する利点
エンジニアが鍛造合金鋼と鋳造または板の製造を比較検討する場合、いくつかの実際的な利点が決定を下す傾向があります。
強度対重量効率
鍛造合金鋼は普通の炭素鋼鋳造よりも単位質量あたりの強度が高いため、設計者は多くの場合、荷重要件を満たしながら断面寸法を縮小でき、安全マージンを犠牲にすることなく部品全体の重量を節約できます。
予測可能な粒子の挙動
粒子構造は再現可能な方法で金型の形状に従うため、品質管理チームは部品が鍛造から出る前に最も強い方向と最も弱い方向がどこにあるのかを予測でき、より信頼性の高いエンジニアリング計算をサポートします。
内部欠陥の減少
鍛造の圧縮特性は、鋳造プロセスでの凝固中に形成される可能性のある小さな内部空隙を塞ぐ傾向があり、その結果、繰り返し荷重がかかったときに後で亀裂に成長する可能性のある隠れた欠陥が少なくなります。
合金鋼鍛造品に対して一般的に行われる品質検査
ほとんどのショップでは、鍛造部品が出荷される前に、部品が図面要件を満たしており、内部または表面に欠陥の兆候がないことを確認するための一連の検査が行われます。
完成した合金鋼鍛造品に適用される代表的な検査方法 | 検査方法 | 検出するもの |
| 磁粉検査 | 表面および表面近くの亀裂 |
| 超音波検査 | 内部空隙、介在物 |
| 硬さ試験 | 熱処理結果の確認 |
| 寸法検査 | 図面に対する幾何学的精度 |
| 化学組成分析 | 合金グレードが仕様と一致していることを確認 |
鍛造部品に適した合金の選択
鍛造品の合金鋼グレードを選択する際に、利用可能な「最も強力な」オプションを選択することが重要になることはほとんどありません。代わりに、強度、靱性、コスト、および合金が鍛造温度にどれだけ容易に反応するかの間でバランスを取る必要があります。
鉱山機械のコンポーネントなど、低温で大きな衝撃荷重を受ける部品は、多くの場合、ニッケル含有グレードに偏っています。 ニッケルは鍛造難易度を大幅に上げることなく靭性を向上させます 。排気システムのコンポーネントや特定のポンプ シャフトなど、持続的に高熱にさらされる部品には、モリブデン含有グレードが好まれる傾向があります。これは、モリブデンが高温の使用温度での鋼の軟化を防ぐのに役立つためです。
コストも重要な役割を果たします。ストレート炭素鋼鍛造品は依然として最も安価な選択肢ですが、炭素とマンガンのみで提供できる以上に部品の疲労寿命、耐摩耗性、または靱性の向上が必要になると、通常、クロム、ニッケル、またはモリブデンの追加コストは、より長い耐用年数と現場での故障の減少によって正当化されます。
合金鋼および鍛造品に関するよくある質問
鋼とは実際には何の合金ですか?
鋼とは、最も基本的な定義では鉄と炭素の合金であり、炭素の割合は通常総重量の 2.1% 未満です。ほとんどの商用および工業用鋼には、特定の機械的特性を調整するためにマンガン、シリコン、クロム、ニッケル、モリブデンなどの追加元素も含まれています。
合金鋼は普通の炭素鋼より強いですか?
ほとんどの場合、そうです。クロム、ニッケル、モリブデンなどの元素を添加すると、一般に、特に適切な熱処理後に、普通の炭素鋼が達成できる以上の焼入れ性と靭性が向上しますが、正確な強度の増加は、適用される特定の合金配合と処理によって異なります。
重要な合金鋼部品には鋳造よりも鍛造が好まれるのはなぜですか?
鍛造は、部品の形状に沿って内部結晶粒構造を整え、圧縮力によって内部の気孔を閉じる傾向があり、これにより一般に、同一の化学組成の鋳造部品と比較して、より高い疲労耐性と衝撃靱性が得られます。
すべての合金鋼グレードは同じ方法で鍛造されますか?
いいえ。各グレードには明確な鍛造温度範囲があり、亀裂に対する感受性も異なります。たとえば、クロムやニッケルの含有量が多いグレードでは、変形中の表面の裂けを避けるために、より厳密な温度制御が必要になることがよくあります。
鍛造合金鋼をその後熱処理しないとどうなりますか?
適切な熱処理がないと、鍛造部品は通常、不均一な内部応力と未精製の結晶粒構造を保持し、硬度と靱性が合金が実際に提供できるレベルを大幅に下回る可能性があります。
鍛造部品のサイズはどのように制限されますか?
サイズは主に、利用可能なハンマーやプレスのトン数と、大きなビレット全体で不均一な温度が不均一な粒子の流れを引き起こす可能性があるため、成形中に大きな断面にわたって熱を均一に維持できるかによって制限されます。
合金鋼鍛造品は失敗した場合に再鍛造できますか?
多くの場合、亀裂が発生していなければ部品を再加熱して再鍛造できますが、加熱サイクルを繰り返すと結晶粒の成長が促進される可能性があるため、ショップでは通常、品質が低下し始める前に単一部品を再加熱する回数を制限しています。
合金鋼と鍛造部品に関する重要なポイント
鋼は鉄と炭素の合金として始まり、クロム、ニッケル、モリブデンなどの追加元素が意味のある量で追加されると、独特の機械的利点を備えた合金鋼になります。合金鋼が鋳造や重機械加工ではなく鍛造によって成形されると、結果として得られる部品は方向性のある粒流が得られ、内部気孔率が減少し、一般に優れた疲労寿命が得られます。これがまさに、鍛造合金鋼が重工業全体でシャフト、ギア、その他の高応力回転部品や耐荷重部品の標準的な選択肢であり続ける理由です。
信頼性の高い鍛造部品を得るには、最終的に 3 つのことを連携させる必要があります。つまり、使用条件に適した合金を選択すること、亀裂や過度の結晶粒成長を避けるために鍛造温度を厳密に制御すること、そして合金の可能性を最大限に引き出すために適切な鍛造後の熱処理を適用することです。
