鋼は何の元素でできているのか: 直接の答え
鋼は基本的に次の合金です。 鉄と炭素 、炭素は通常総重量の 0.02% ～ 2.14% を占めます。これら 2 つの中心元素以外にも、ほとんどの市販の鋼には、クロム、ニッケル、モリブデン、バナジウム、銅、ホウ素、チタン、ニオブなどの合金元素が意図的に添加されているとともに、マンガン、シリコン、リン、硫黄がさまざまな量で含まれています。普通炭素鋼では、鉄が材料の約 98% ～ 99.5% を占めますが、合金グレードでは、 鋼鍛造品 重機の部品では、クロム、ニッケル、その他の元素が高い割合で混合されると、鉄含有量が 70% 以下に低下する可能性があります。要素の正確な組み合わせによって、鋼のバッチが軟質構造プレートになるか、硬化工具鋼になるか、耐食性ステンレス鋼になるか、または極度の機械的ストレスに耐えられるように設計された鍛造合金になるかが決まります。
あらゆる追加元素によって溶解、圧延、鍛造中の鋼の挙動が変化するため、この元素構成を理解することが重要です。鍛造フランジ、シャフト、またはギアを調達する購入者は、グレード名だけでなく、各要素の実際の割合の範囲を知る必要があります。これらの数値は、硬度、延性、溶接性、機械加工性、および長期の耐摩耗性を決定するためです。実際には、小数点の最後の端まで化学的に同一の鋼のヒートは 2 つとありません。そのため、工場は炉から出てくるバッチごとにヒート固有の組成記録を発行します。
このガイドの残りの部分では、各要素を個別に説明し、鋼が加熱され、鍛造によって成形された後にそれらの要素がどのように相互作用するかを説明し、詳細な参照表と、購入者やエンジニアが化学組成シートを読むときに遭遇する最も一般的な混乱点をカバーするよくある質問で終わります。
鉄と炭素: 2 つの基礎要素
鉄は鋼の体積を与えるベースメタルですが、純鉄自体は比較的柔らかく、構造的または機械的用途に必要な強度が不足しています。炭素を添加すると、炭素原子が鉄の結晶格子に閉じ込められ、鉄が鋼に変化します。このプロセスにより、金属内の転位の動きが制限され、硬度と引張強度が劇的に向上します。この関係は、範囲全体にわたって線形ではありません。軟鋼とも呼ばれる低炭素鋼は、約 0.05% ～ 0.25% の炭素を保持しており、曲げ、溶接、機械加工が容易にできるほど十分な柔らかさを保ちます。中炭素鋼は炭素含有量が 0.25% ～ 0.60% であり、強度と加工性のバランスが取れています。そのため、1045 や 4140 などのグレードが自動車および産業用鍛造部品に一般的に選択されています。高炭素鋼は炭素含有量が 0.60% ～ 1.50% に達し、刃先や摩耗面として珍重されていますが、亀裂を生じずに溶接したり曲げたりするのは著しく困難になります。
鉄自体は温度に応じて複数の結晶形で存在し、この挙動が炭素が鋼にこれほど大きな影響を与える理由のすべてです。約912℃以下では、鉄はフェライトと呼ばれる体心立方配置を保持しており、炭素のほんの一部しか溶解できません。およそ 912°C から 1394°C の間で、鉄はオーステナイトと呼ばれる面心立方配置に変化し、最大約 2.14% までのはるかに多くの炭素を溶解することができます。この溶解度の違いが、熱処理の効果を可能にするものです。鋼をオーステナイト領域まで加熱すると、組織全体で炭素が均一に溶解し、その後急速に冷却すると、その炭素がマルテンサイトと呼ばれるひずんだ過飽和配置に閉じ込められます。マルテンサイトは非常に硬いですが、後で焼き戻さないと脆くなります。
なぜ炭素含有量を単純に最大化できないのか
炭素含有量を増やすと降伏強度と硬度が向上しますが、延性、衝撃靱性、溶接性が直接犠牲になります。炭素含有量が約 0.23% を超えると、予熱と制御された冷却を使用しない限り、溶接継手に亀裂が発生しやすくなります。これが、溶接を目的とした構造用鋼が炭素含有量 0.25% 未満に保たれる理由の 1 つであり、一方、非溶接の熱処理部品を製造する鋼の鍛造作業では、焼き入れおよび焼き戻し後に優れた硬度を達成するために炭素含有量を高めることができます。鍛造クランクシャフトや構造ピンなど、強度と、砕けることなく突然の衝撃を吸収する能力の両方が必要な部品は、通常、どちらかの極端ではなく中程度のカーボン範囲に収まるため、エンジニアはグレードを選択する際に常にこのトレードオフを参照します。
炭素含有量の測定および検証方法
現代の鉄鋼生産者は、発光分光法を使用して炭素含有量を検証しています。この分析では、研磨されたサンプルに小さな火花が衝突し、放出された光が分析され、数秒以内に存在するすべての元素が特定および定量化されます。燃焼分析は、特に炭素と硫黄の二次チェックとして使用され、制御された酸素雰囲気中で少量のサンプルを燃焼させ、結果として生じる二酸化炭素を測定します。どちらの方法も、より高速で大量の生産量にわたって再現可能であるため、古い湿式化学滴定技術をほぼ完全に置き換えました。これは、何度も加熱しても一貫した化学反応を必要とする鍛造作業にとって非常に重要です。
| 鋼の分類 | 炭素含有量の範囲 | 代表的な用途 |
|---|---|---|
| 低炭素（マイルド） | 0.05%～0.25% | 自動車ボディパネル、構造梁 |
| ミディアムカーボン | 0.25%～0.60% | 鍛造シャフト、ギア、クランクシャフト |
| ハイカーボン（工具） | 0.60%～1.50% | 切削工具、金型、刃物 |
| 超高炭素 | 1.25%～2.00% | 特殊摩耗部品、ワイヤー |
| 鋳鉄のしきい値 | 2.14%以上 | 鋼鉄として分類されなくなりました |
まだ重要な痕跡要素と残留要素
Not every element in steel is added on purpose.リンと硫黄は、溶解に使用される原鉱石とスクラップの残留副産物として混合物に入りますが、これらは機械的性能に大きな影響を与えるため、工場では両方を厳しい制限値以下に保つよう努めています。
リン
リン segregates toward grain boundaries during solidification, making the steel brittle at room temperature, a defect known as cold shortness. Most specifications cap phosphorus at 0.04% or lower, since even small increases can cause forged parts to crack under impact loading. Free-machining steel grades are a notable exception, where phosphorus is intentionally raised alongside sulfur to make chip formation easier during high-speed machining, trading some toughness for improved cutting performance.
硫黄
硫黄 causes the opposite problem at high temperature, known as hot shortness, where the steel becomes crumbly and prone to tearing during hot rolling or forging. Manganese is deliberately added in a ratio to sulfur content specifically to neutralize this effect by forming manganese sulfide inclusions instead of the more damaging iron sulfide, which has a much lower melting point and would otherwise sit at grain boundaries as a liquid film during hot working.
Oxygen, Nitrogen, and Hydrogen
溶解中に吸収される微量ガスも鋼の品質に影響を与える可能性があります。酸素はマトリックスを弱める非金属介在物を形成し、窒素は時間の経過とともに老化脆化を引き起こす可能性があり、水素は鋼を鋳造して鍛造する前に真空脱ガスによって除去しないと、厚い鍛造部分に遅れ亀裂を引き起こすことで悪名高いです。現代の電気アーク炉と取鍋精錬の実践により、これらの微量ガスの制御は過去数十年に比べてはるかに正確になりました。これが、今日製造される鍛造鋼部品が、一世代前に製造された同等の部品よりも一貫した機械的特性を備えている理由の一部です。
Other Residual Elements
現在、世界生産の大部分を供給しているスクラップベースの製鉄では、混合スクラップ源からキャリーオーバーされた少量のスズ、ヒ素、アンチモンが残留する可能性があります。これらの元素は意図的に添加されるものではなく、通常はそれぞれ 0.05% 未満に留まりますが、組み合わされると、特定の中間温度範囲でゆっくりと冷却される重鍛造部分の焼き戻し脆化に寄与する可能性があります。重要な鍛造品を供給する生産者は、これらの混入要素を個別に扱うのではなく、それらの合計を監視します。
元素が鋼の内部微細構造をどのように形成するか
各元素の割合は、それ自体が重要というよりも、鋼が冷えるにつれて形成される微細な結晶構造にどのように影響するかが重要です。鍛造鋼の性能について議論する際には、4 つの構造が繰り返し登場します。
フェライト
フェライト is the soft, magnetic, body-centered cubic form of iron that dominates low carbon steel at room temperature. It offers excellent ductility but limited strength on its own, which is why pure ferritic structures are typically reserved for parts that prioritize formability over hardness.
Pearlite
パーライトは、フェライトと炭化鉄が交互に重なった層状構造で、中炭素鋼および高炭素鋼がオーステナイト範囲からゆっくりと冷却されるときに形成されます。微細な交互層は、パーライトに強度と適度な延性の有用なバランスを与え、さらに熱処理されていない正規化された中炭素鍛造品の主要な構造です。
Martensite
マルテンサイトは、オーステナイトの冷却が速すぎて炭素原子が結晶格子から規則正しく抜け出すことができず、非常に硬いが脆い非常にひずんだ構造に炭素原子を閉じ込めたときに形成されます。 4140 および 4340 コンポーネントを含むほぼすべての焼き入れおよび焼き戻しされた鍛造品は、追加された強度のほとんどを維持しながら焼き戻しによって脆性が軽減される前に、マルテンサイト段階を通過します。
Bainite
ベイナイトは、パーライトを生成する冷却速度とマルテンサイトを生成する速度の間の冷却速度で形成され、マルテンサイトに必要な焼き戻しステップなしで強度と靱性の魅力的な組み合わせを提供します。マンガン、クロム、モリブデンなどの合金元素は、ベイナイトが形成される冷却速度の範囲を広げ、コアが表面よりもゆっくりと冷却される厚い部分での鍛造エンジニアの柔軟性を高めます。
このガイドでこれまでに説明したすべての合金元素は、パーライトを避けるために必要な冷却速度を遅くすることによって、オーステナイトを低温で安定化させることによって、または結晶粒界をピン留めしてどの組織が形成されるにせよ、粗大ではなく微細で均一な状態を維持することによって、これら 4 つの組織間の境界をどのように移動させるかによって、最終的に鋼の仕様書にその位置を獲得します。
製鋼と精錬: 元素含有量はどのように制御されるか
元素のパーセンテージは、レシピのように単に混ぜ合わせるだけではありません。これらは、制御された順序で特定の要素を削除または追加する一連の精製ステップの最終結果です。
- 原料の装入は、溶鉱炉で還元されて液体銑鉄を生成する鉄鉱石、または電気炉で溶解されたリサイクル鉄スクラップのいずれかから始まります。ルートの選択は主に地域のエネルギーコストとスクラップの入手可能性によって決まります。
- 塩基性酸素炉または電気アーク炉での一次精錬では、溶融物に酸素を吹き込んで原料鉄から過剰な炭素、シリコン、リンを取り除き、微調整を開始する前に組成を大まかな目標に近づけます。
- 取鍋冶金が続き、溶融物は別の容器に移され、マンガン、クロム、ニッケル、モリブデン、その他の合金元素が正確に添加されて、目的のグレードの目標化学的特性を正確に満たします。
- 真空脱ガスにより、溶存水素、窒素、残留酸素が除去されます。これは、部品が冷えると閉じ込められたガスが内部の剥離や亀裂を引き起こす可能性がある大型の鍛造セクション向けの鋼にとって特に重要です。
- 連続鋳造では、精製された溶融物がビレット、ブルーム、またはスラブに凝固され、この段階のサンプルが正式な熱分析となり、材料とともに圧延を経て最終的に鍛造工場に送られます。
これらの各段階は、特に狭い範囲内で元素含有量を制御するために存在しており、ある段階で近道を行った場合、後で不整合として現れ、鍛造プレスでは表面の亀裂や不均一な鍛流線の形で即座に露出します。
鋼の鍛造プロセス中に元素含有量がどのように作用するか
鋼の鍛造では、圧縮力を使用して加熱されたビレットの形状を再形成します。そのビレットの元素組成は、ハンマーやプレスの下でビレットがどのように反応するかを直接制御します。この順序を理解することは、鍛造仕様が単なるグレード名ではなく正確な化学的性質を参照する理由を説明するのに役立ちます。

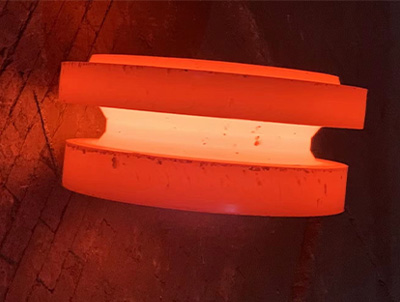

- ビレットは、オーステナイト温度範囲 (中炭素および低合金グレードの場合は通常 1100°C ～ 1250°C) に加熱され、鉄 - 炭素構造が亀裂を生じずに変形できるほど十分に柔らかくなります。
- 炭素およびクロムやモリブデンなどの合金元素は、材料が軟化し始める温度を上昇させます。そのため、高合金鍛造ビレットでは、亀裂の危険性がある加熱不足や結晶粒構造の粗大化を引き起こす過熱を避けるために、より厳密な炉制御が必要です。
- 変形中、バナジウムやニオブなどの元素が粒界を定位置に固定し、金属が圧縮され再形成されても結晶構造を微細に保ち、完成した鍛造品の強度と疲労寿命を直接的に向上させます。
- 鍛造後、部品は冷却され、多くの場合熱処理されます。モリブデンとクロムの含有量は、焼入れ中に鋼片をどの程度深く硬化できるかを決定し、マンガンの含有量は、その後の焼き戻しに対する鋼の反応に影響を与えます。
- 硫黄 and phosphorus levels are checked before forging begins, since forgings with excess sulfur are prone to internal tearing under the compressive stress of the hammer, and excess phosphorus increases the risk of cracking once the part cools below its ductile-to-brittle transition point.
このため、鍛造サプライヤーは通常、グレードの指定のみに依存するのではなく、機械的特性データと併せて完全な化学組成シートを発行します。同じグレードのラベルが付いた 2 つのバッチでも、マンガンと硫黄の比率や微量元素の含有量がわずかでも異なる場合、印刷機内で異なる動作をする可能性があります。
Grain Flow and Element Distribution
棒材からの鋳造や機械加工と比較した鍛造特有の利点の 1 つは、圧縮変形により、完成部品を横切って切断するのではなく、完成部品の形状に沿って内部粒子構造が整列することです。粒子サイズを微細化する合金元素、特にバナジウム、チタン、ニオブは、この利点をさらに高めます。これは、より微細な開始粒子サイズが、部品が完全に鍛造されると、より連続的でより完全性の高いフロー ラインに変換されるためです。これが、クランクシャフト、コネクティング ロッド、ギア ブランクなどの疲労が重要な用途において、鍛造部品が鋳造または機械加工された同等の部品よりも常に優れた性能を発揮する主な理由です。
異なる合金族にわたる温度制御
普通の炭素鋼ビレットは比較的広い鍛造温度範囲に耐えられますが、クロム、モリブデン、ニッケルの含有量が増加すると、その範囲はかなり狭くなります。高合金工具鋼やステンレス鋼のビレットは、下端での不完全な変形や、上限での過度の結晶粒成長や低融点介在物の初期溶解の可能性を回避するために、50°C 程度の狭い範囲内に留まる必要があることがよくあります。これが、ステンレスまたは高合金の加工を専門とする鍛造工場が、純粋に普通の炭素鋼を専門とする鍛造工場よりも厳重な炉計装とより頻繁な温度チェックを維持する理由の 1 つです。
Element Composition Across Common Steel Grades
鋼グレードの命名システム、特に AISI および SAE の 4 桁コードは、元素の内容に基づいて直接構築されています。グレード番号を正しく読めば、完全なラボレポートを必要とせずに、鋼が何でできているかのほとんどがわかります。標準の 4 桁システムでは、最初の 2 桁は主な合金元素または合金族を示し、最後の 2 桁は炭素含有量を 100 分の 1 パーセントで近似します。そのため、4140 のようなグレードは、炭素が約 0.40% 含まれるクロム モリブデン合金族を示します。
| Grade | カーボン | Key Alloying Elements | Common Use |
|---|---|---|---|
| 1018 | 0.18% | Mn 0.60% - 0.90% | General shafting, low-stress parts |
| 1045 | 0.45% | Mn 0.60% - 0.90% | Forged gears, axles |
| 4130 | 0.28% - 0.33% | Cr 0.80% ～ 1.10%、Mo 0.15% ～ 0.25% | Forged tubing, fittings, aerospace parts |
| 4140 | 0.38% - 0.43% | Cr 0.80% ～ 1.10%、Mo 0.15% ～ 0.25% | 鍛造シャフト、工具、継手 |
| 4340 | 0.38% - 0.43% | Ni 1.65% ～ 2.00%、Cr 0.70% ～ 0.90%、Mo 0.20% ～ 0.30% | Heavily stressed fatigue-loaded parts |
| 8620 | 0.18%～0.23% | Ni 0.40% ～ 0.70%、Cr 0.40% ～ 0.60%、Mo 0.15% ～ 0.25% | Carburized forged gears, pins |
| 304 Stainless | 0.08%以下 | Cr 18% ～ 20%、Ni 8% ～ 10.5% | 耐食継手、容器 |
| 316ステンレス | 0.08%以下 | Cr 16% ～ 18%、Ni 10% ～ 14%、Mo 2% ～ 3% | 海洋および化学処理鍛造品 |
| H13工具鋼 | 0.32%～0.45% | Cr 4.75% ～ 5.50%、Mo 1.10% ～ 1.75%、V 0.80% ～ 1.20% | 鍛造・機械加工されたダイカスト金型 |
これらの表には鉄分が直接記載されていないことに注目してください。単純に100%から炭素、マンガン、クロム、ニッケルなどを引いた残りのことを指し、そのため化学成分表では鉄がバランス元素と呼ばれることもあります。
ステンレス鋼ファミリー: 元素のバリエーションの説明
ステンレス鋼は単一の材料ではなく、元素が基礎となる結晶構造をどのように配置するかによってグループ化された合金のグループです。これらのサブファミリーを理解すると、同じ一般的なステンレスのラベルに分類されるグレード間で元素の割合が大きく変化する理由が明確になります。
オーステナイト系ステンレス鋼
304 や 316 などのオーステナイトグレードは、冷却時にフェライトに変態するのではなく、室温でもオーステナイト構造を安定に保つために、高いニッケル含有量 (通常は 8% 以上) に依存しています。これにより、オーステナイト系ステンレスに優れた延性と靱性が与えられるほか、非磁性であるという利点も得られますが、炭素鋼や低合金鍛造鋼のように熱処理によって硬化することはできません。
フェライト系ステンレス鋼
フェライト系グレードは、ニッケル含有量を低く保つかまったく含まず、通常 10.5% ～ 18% のクロムのみに依存して耐食性を提供します。これらのグレードは磁性を保ち、熱処理によって大幅に硬化することができないため、高強度の鍛造コンポーネントよりも、要求の少ない構造用途でのコスト効率の高い耐食性のために選択されます。
マルテンサイト系ステンレス鋼
マルテンサイト系ステンレスグレードは、通常 12% ～ 18% の適度なクロム含有量と、炭素鋼や低合金鋼で使用されるのと同じ焼き入れ焼き戻し硬化応答を可能にする十分な炭素を組み合わせています。このため、マルテンサイト系ステンレスは、バルブ部品、カトラリー、特定のポンプ シャフトなど、耐食性と高硬度の両方が必要な鍛造ステンレス部品に適した製品となっています。
二相ステンレス鋼
二相グレードは、クロム、ニッケル、窒素を慎重に制御することにより、オーステナイトとフェライトのバランスをほぼ等しくし、フェライトグレードの強度とオーステナイトグレードの靱性および溶接性の多くを兼ね備えた構造を生成します。このバランスにより、二相ステンレスは、高い機械的負荷と激しい腐食環境の両方に直面するオフショア鍛造および化学処理継手においてますます一般的になっています。
工具鋼および高性能合金要素
工具鋼は合金の複雑さの極みであり、複数の強力な炭化物形成元素が意図的に組み合わされて、標準的な合金鋼が提供できるものをはるかに超える耐摩耗性と耐熱性を実現します。
冷間工具鋼
D2 などの冷間加工グレードは、多くの場合 11% ～ 13% の高いクロム含有量に依存し、増加した炭素と結合して微細構造全体に豊富な硬質炭化クロムを形成します。これらの炭化物は、ブランキングダイやシャーブレードなどの用途において鋼に優れた耐摩耗性を与えますが、炭化物の量が多いため、材料が低合金工具鋼よりも脆くなる可能性があります。
熱間工具鋼
H13 などの熱間加工グレードは、ダイカストや鍛造の金型自体で発生する高温での軟化を防ぐために、クロム、モリブデン、バナジウムを一緒に使用します。これらの金型は、高温の金属が押し付けられたり鋳造されたりする際に加熱と冷却を繰り返すため、未加工の硬度と同じくらい熱疲労に対する耐性が重要です。そのため、熱間加工鋼の元素バランスは、室温の最大硬度よりも高温での持続強度が優先されます。
ハイス鋼
ハイス鋼は合金含有量をさらに高め、タングステンまたはモリブデンとバナジウム、場合によってはコバルトを組み合わせて、高速加工中に摩擦により工具の温度が上昇しても鋭い切れ刃を維持します。この名前は、切削速度とその結果生じる熱が増加すると硬度が失われ、すぐに鈍くなる古い普通炭素工具鋼に比べて、これらのグレードが提供する本来の利点を反映しています。
炭素当量: 要素を 1 つの数値に結合する
非常に多くの元素が焼入れ性と溶接性に同時に影響を与えるため、冶金学者は炭素当量 (CE) と呼ばれる単一の組み合わせ数値を使用して、化学全体の全体的な影響を 1 つの値に要約します。広く使用されているこの式では、マンガン、クロム、モリブデン、ニッケル、銅の一部に炭素を加えます。
CE = %C (%Mn / 6) ((%Cr %Mo %Ni) / 15) (%Cu / 40)
炭素当量が高いということは、鋼の変形に対する耐性が高く、摩耗が良好であることを意味しますが、同時に材料が溶接中に水素による亀裂の影響を受けやすくなり、溶接接合を作成する前に予熱が必要になることも意味します。圧力容器ノズルや構造接続部など、後でより大きなアセンブリに溶接される鍛造コンポーネントは、多くの場合、単なる最大炭素パーセンテージではなく、最大炭素当量上限で指定されます。これは、この単一の数値がすべての要素の複合効果を一度に捉えるためです。
実際の基準点として、普通の低炭素鋼は通常、炭素当量が 0.35 未満であり、最小限の予熱で簡単に溶接できます。 4140 のような中炭素低合金グレードは通常 0.55 ～ 0.70 の間にあり、溶接中に適度な予熱と制御されたパス間温度が必要です。工具鋼および高度に合金化された鍛造グレードでは、炭素当量が 0.90 を超える可能性があり、この時点では、機械的接合または単一部品としての鍛造部品の交換を選択するため、溶接は一般的に完全に避けられます。
鍛造鋼部品に正確な要素管理が重要な理由
鍛造操作では、加熱されたビレットに巨大な圧縮力がかかり、要素の分布に不一致があると、亀裂、引き裂き、または不均一な鍛流線として直ちに現れます。鍛造用のビレットを供給する工場は通常、単純な圧延板用の鋼を製造する工場よりもマンガン、硫黄、リンについて厳しい許容値を保持します。これは、鍛造プロセスでは最大変形点に弱点が集中するためです。圧延シートでは目に見える問題を引き起こさないわずかに硫黄分が増加したビレットは、鍛造ハンマーで叩くと完全に分裂する可能性があります。
これは、評判の高い鍛造サプライヤーが、一般的なグレードの仕様に頼るのではなく、鋼の各加熱をテストし、バッチごとに化学組成の記録を保持している理由でもあります。鍛造フランジ、カップリング、バルブ本体、またはドライブ シャフトを調達する購入者は、カタログに印刷されている公称範囲だけでなく、すべての要素の実際のパーセンテージが明らかになるため、実際の熱分析をリクエストすることでメリットが得られます。
要素の一貫性は、鍛造後の下流の機械加工にも影響します。硫化マンガン介在物が偏在している鍛造部品では、加工が不均一になる可能性があり、同じ部品の一部の領域で表面仕上げが不均一になり、工具の摩耗が促進されます。同一と思われる鍛造部品の加工性能に説明のつかないばらつきがあることに気付いた購入者は、多くの場合、加工プロセス自体のエラーではなく、元のビレット内の元素分布の不一致に根本原因を遡ることが多いです。
よくある質問
鉄以外の鋼鉄の中で最も重要な元素は何ですか?
炭素は他の添加物よりも硬度、強度、延性を直接制御するため、最も影響力のある元素です。特定の特性を微調整するために、他のすべての要素が鉄と炭素の関係の上に重ねられます。
鋼は炭素がまったく存在しない状態で存在できるのでしょうか?
標準的な定義ではありません。マレージング鋼など、場合によっては炭素が 0.01% 未満の非常に低炭素の合金は、依然として他のメカニズムで強化された鉄マトリックスに依存しているため、技術的には鋼に分類されますが、市販の鋼の大部分には測定可能な炭素含有量が含まれています。
ステンレス鋼にはなぜこれほど多くのクロムが含まれているのでしょうか?
クロム content above roughly 11% forms a thin, continuously self-healing chromium oxide layer on the surface of the steel. This layer blocks oxygen and moisture from reaching the iron underneath, which is what gives stainless steel its resistance to rust compared with ordinary carbon steel.
合金含有量が多ければ常に鋼が強いことを意味しますか?
必ずしもそうとは限りません。合金元素は、単に全体的な強度を高めるのではなく、特定の特性を変化させます。たとえば、ニッケルは主に未加工の硬度よりも靱性と低温性能を向上させますが、クロムは主に耐摩耗性と耐食性を向上させます。適切な組み合わせは、完成した部品がどのように使用されるかによって決まります。
鍛造部品ではなぜ単なるグレード名ではなく、正確な元素の割合が指定されているのでしょうか?
マンガン、硫黄、またはリンの含有量がグレードの許容範囲内でわずかに変化しただけでも、鍛造中の圧縮力下でビレットの挙動が変化する可能性があるためです。正確な熱化学により、エンジニアは、グレード名だけよりもはるかに高い精度で、結晶粒の流れ、亀裂のリスク、鍛造後の熱処理の応答を予測できます。
鍛造前の鋼中の硫黄含有量が多すぎるとどうなりますか?
過剰な硫黄は鉄と反応して硫化鉄を形成し、周囲の鋼母材よりもはるかに低い温度で溶解します。熱間鍛造中に、これらの低融点介在物によりビレットが内部で裂ける可能性があります。この欠陥は熱間ショートニングとして知られていますが、代わりに硫黄を結合するのに十分なマンガンを添加することでほとんど防止されます。
鉄含有量が鋼材仕様書に記載されたことはありますか?
鉄は、他のすべての元素が考慮された後の組成のバランスとして扱われるため、特定の割合として記載されることはほとんどありません。典型的な炭素鋼の仕様には、炭素、マンガン、リン、硫黄、ケイ素の最大値が記載されており、鉄は残り、通常総重量の 97% ～ 99% を占めると単純に理解されています。
クロムとモリブデンがすでに焼入性を向上させているのに、一部のグレードでホウ素を添加するのはなぜですか?
ホウ素 is added because it delivers a large hardenability improvement using only a few parts per million of material, which keeps alloy cost low compared with achieving the same hardenability increase through larger additions of chromium, molybdenum, or nickel. It is especially common in cost-sensitive fastener and structural grades where every fraction of a percent of alloy content affects the final price.
同じ鋼種の熱間圧延品と鍛造品の違いは何ですか?
どちらも同じ化学組成から始まりますが、鍛造では集中した圧縮力を適用して内部の結晶粒の流れを部品の形状に沿って整え、鋳造で残った内部の気孔を閉じます。熱間圧延棒材は、より均一で方向性の少ない結晶粒構造を持っています。疲労が重要なコンポーネントの場合、基礎となる元素の化学的性質が同一であっても、鍛造によって達成される整列した結晶粒の流れにより、通常、より優れた機械的性能が実現されます。
エンジニアは新しい鍛造部品に指定する合金元素をどのように決定するのでしょうか?
通常、選択は、必要な引張強さ、予想される使用温度での衝撃靱性、耐腐食性や耐摩耗性などの部品の機械的要件から始まり、次に、これらの特性を確実に実現するために確立された元素範囲が既知であるグレードまで逆算していきます。特定の用途において最も合金度の高い鋼が最も実用的または経済的な選択肢となることはめったにないため、コスト、溶接性、および機械加工性は純粋な機械的性能と並行して考慮されます。
