鋼の融点とは何ですか?
1370℃～1540℃ / 2500°F – 2800°F
鋼は単一の固定温度では溶けません。鋼は鉄と炭素の合金であり、多くの場合、クロム、ニッケル、マンガン、モリブデンなどの元素と結合しているため、その融点は正確な 1 つの数値ではなく、ある範囲内に収まります。ほとんどの市販の鋼材グレードは、次の範囲のどこかで液体に変わり始めます。 1370°C および 1540°C (2500°F ～ 2800°F) 、正確な値は、問題のグレードの正確な化学組成に応じて変化します。
この範囲は冶金学者にとって単なる好奇心をはるかに超えて重要です。鋳造工場はこれを炉の目標設定に使用し、製造業者は溶接または切断プロセスが完全な液状化にどの程度近づくかを理解するために使用し、エンジニアは構造物が極度の熱にさらされた場合にどのように動作するかを判断するために使用します。融点が 100 度変動すると、炉のエネルギー消費量、耐火物ライニングの選択、さらには特定の用途に選択される鋼のグレードさえも変化する可能性があります。
関連する 2 つの用語は早めに分離する価値があります。の ソリダス 温度は融解が始まる温度であり、 液相線 金属が完全に液体になる温度です。これら 2 点の間では、鋼は混合された部分的に溶融した状態で存在し、鋳造作業者はこの状態を「どろどろゾーン」と呼ぶことがあります。鋳造と注湯の決定は、このゾーンを念頭に置いて行われます。注湯が早すぎると流れが不完全になる危険があり、過熱するとエネルギーが無駄になり、最終製品を弱める粒子の成長を促進する可能性があるためです。
実際の例を考えてみましょう。酸素燃料トーチを使って鋼板を切断する構造製造工場では、融点をはるかに超える火炎温度で作業しているため、切断端が一時的に液化し、酸素の流れによって吹き飛ばされます。対照的に、エンジン ブロックを鋳造する鋳造工場では、過剰な過熱により燃料が無駄になり、完成した鋳造品が劣化する可能性があるため、液相線温度をわずかに上回る温度だけ意図的に金属を加熱します。同じ物理的特性である融点により、プロセスに応じて 2 つのまったく異なる操作上の決定が行われます。
鋼の融点はなぜこれほど異なるのでしょうか?
純鉄は比較的予測可能な 1538°C (2800°F) で溶解します。炭素やその他の合金元素が導入されるとすぐに、その数値は変化し始めます。各元素は金属の結晶格子をわずかに異なる方法で変化させ、その累積的な影響により、鋼種全体に見られる広い溶融範囲が生じます。
カーボン
炭素含有量がわずかに増加しても、融点は著しく低下します。炭素の含有量を約 0.05 パーセントから 2.0 パーセントに増やすと、融点が 100 °C をはるかに超えて低下する可能性があります。これが、高炭素工具鋼が一般に非常に低炭素の軟鋼よりも低い温度で溶解する理由です。
クロム
クロム is the defining element of stainless steel and tends to raise resistance to corrosion while having a moderate effect on melting behavior, keeping stainless grades within a fairly narrow band compared with other alloy families.
ニckel
ニckel improves toughness and helps stabilize the internal structure of stainless steels at high temperature, which is part of why nickel-bearing grades are common in equipment that must withstand repeated thermal cycling.
マンガン
マンガン is added to almost every commercial steel grade in small amounts. It assists with deoxidizing molten steel during production and has a mild depressing effect on the overall melting range.
モーlybdenum
モーlybdenum raises high-temperature strength and is common in alloy and tool steels that need to hold their hardness while working near the upper end of the forging window, without meaningfully raising the melting range.
シlicon
シlicon is used as a deoxidizer during steelmaking and contributes to strength in certain spring and electrical steels, with only a minor influence on where the metal begins to soften and liquefy.
微量の不純物も重要です。適切に精製されていない場合、原材料から残る硫黄とリンは、粒界での効果的な溶解挙動を低下させ、金属がバルク融点に近づく前であっても、高温ショートネスと呼ばれる現象を引き起こし、金属が脆くなり、高い加工温度で亀裂が発生しやすくなる可能性があります。これが、現代の製鋼において、主な合金添加量を追跡するだけでなく、残留元素レベルを厳密に制御することに重点を置く理由の 1 つです。
材料を選択する人にとって実質的なポイントは、「鋼の融点」という表現は、密接に関連する一連の値を表す略語であるということです。倉庫の床に並んで置かれている 2 つのコイル、1 つは軟鋼、もう 1 つは高炭素工具鋼ですが、両方とも鋼と正しく表現されている場合でも、融点が 100 ℃ をはるかに超える差がある場合があります。
鋼種別の融点
以下の表は、一般的な鋼の種類と、それぞれに通常関連付けられる溶融範囲をグループ化しています。これらの数値は、単一の工場の仕様書ではなく業界の一般的な参考資料を反映しているため、重要な計算に含める前に、特定の熱またはグレードの認定データに対して正確な値を常に確認してください。
| 鋼の種類 | 融点 (℃) | 融点 (°F) |
|---|---|---|
| 低炭素（軟）鋼 | 1410 – 1530 | 2570 – 2785 |
| 中高炭素鋼 | 1410 – 1530 | 2570 – 2785 |
| ステンレス鋼 | 1375 – 1530 | 2500 – 2785 |
| 低合金鋼 | ≈ 1432 | ≈ 2610 |
| 高合金鋼 | ≈ 1415 | ≈ 2600 |
| 工具鋼 | 1400 – 1425 | 2550 – 2600 |
| 形鋼 | ≈ 1425 | ≈ 2600 |
方法に注目してください 工具鋼と構造用鋼はわずかに低くなります 幅広のカーボンスチールバンドよりも。工具鋼には、融点を下げる高炭素および追加の合金元素が含まれており、構造グレードは、非常に高い炉温度に耐えることよりも、溶接性と靭性を重視して配合されています。
また、単一のカテゴリ内でも範囲が均等に分散されていないことにも注意してください。 1020 軟鋼と 1095 高炭素鋼は両方とも技術的には炭素鋼ですが、高炭素グレードは一貫してバンドの下端に位置し、リーングレードは上端に位置します。スクラップまたはストックの混合バッチの炉設定を指定する場合は、単一の中点温度がすべての部品に均等に適合すると仮定するのではなく、このばらつきを考慮する必要があります。
鋼の融点は実際にどのように測定されるのですか?
融点の数値は推測から得られるものではありません。冶金学者や材料研究所は、特定の鋼組成の固相線温度と液相線温度を特定するために確立されたいくつかの技術に依存しています。
示差熱分析
小さなサンプルを不活性標準物質と一緒に加熱し、両者の温度差を追跡します。鋼サンプルが余分な熱を吸収して相を変化させる点から、固相線点と液相線点が正確にわかります。
光学高温測定
生産炉では、非接触光学式高温計が溶鋼または溶鋼に近い放射エネルギーを読み取り、プローブが金属に直接触れることなく表面温度を推定します。これは、熱電対が溶鋼によって急速に消費されることを考えると不可欠です。
浸漬熱電対
使い捨ての犠牲熱電対プローブは、短時間の読み取りのために溶鋼に直接浸されます。チップは熱によって破壊されるため、各プローブは 1 回使用され、廃棄されますが、その 1 回の測定では読み取り値は非常に正確です。
状態図のリファレンス
技術者は、毎回物理サンプルを測定するのではなく、鉄-炭素状態図や合金固有の状態図を頻繁に参照します。これらの状態図は、組成の変化に応じて固相線温度と液相線温度がどのように変化するかを示し、既知の化学反応から溶融挙動を予測できるようにします。
生産炉では通常、これらの方法のいくつかを組み合わせます。連続的な光学式高温計は加熱全体の一般的な傾向を監視することができ、一方、定期的な浸漬熱電対の浸漬により、炉を叩く直前などの重要な決定点で実際の浴温度を確認できます。
炉からインゴットまで: 鋼が実際にどのように溶解されるか
融点が生産全体でどのような影響を与えるかを理解することは、その数値が背景事実ではなく重要な操作パラメータとして扱われる理由を説明するのに役立ちます。
電気炉（EAF）
スクラップ鋼は耐火物で内張りされた容器に装填され、大きな黒鉛電極と装薬の間に発生する電気アークを使用して溶解されます。浴温度は液相線点よりも快適に高められ、多くの場合 1600°C ～ 1700°C の範囲に設定され、完全な溶解を確保し、出湯前に精製反応の時間を確保します。
塩基性酸素炉（BOF）
モーlten iron from a blast furnace is combined with scrap and blown with high-purity oxygen, which triggers exothermic reactions that help sustain the high temperatures needed to keep the charge liquid while carbon and impurities are oxidized out.
誘導炉
小規模なバッチや特殊合金を生産する鋳造工場では一般的な誘導炉は、電磁場を使用して装入物を直接加熱し、液相点を超える特定の過熱目標を達成するのに適した正確な温度制御を提供します。
いずれの場合も、目標浴温度は、合金の特定の液相線点を下限として設定され、オペレータの注湯、合金添加、および鋳型または連続鋳造機への移送時の温度損失にかかる作業時間を与える過熱マージンを加えます。過熱度が低すぎると、鋼が金型に到達する前に部分的に凝固する危険があります。多すぎるとエネルギーを浪費し、耐火物の摩耗が増加する可能性があります。
融点と構造破壊温度
～1370～1540℃
鋼が物理的に固体から液体に変化する温度。この点に到達するには、炉または非常に強力で持続的な熱源が必要です。
～500～600℃
耐荷重鋼が十分な強度を失い始め、金属が溶融に近づくずっと前に、設計された荷重を安全に支えることができなくなる温度範囲。
この違いは、鋼の挙動に関して最も誤解されている点の 1 つです。鉄骨梁は溶けて壊れる必要はありません。構造用鋼は、通常、約 500 ～ 600 °C を超えると、室温での降伏強さのほんの一部しか保持しません。そのため、防火工学では、鋼をその融点未満ではなくその閾値未満に保つことに重点を置いています。耐火設計を行う建築家やエンジニアは、溶鋼を型に流し込む鋳造オペレーターとはまったく異なる作業を行っています。
ロードすると絵も変わります。軽い荷重がかかった部材は、変形する前に大きな荷重がかかった部材よりも高い温度に耐えることができるため、特定の構造要素の正確な破壊温度は、単一の普遍的な数ではなく、定格容量に対してどれだけの重量を支えているかによって決まります。
融点と機能的破損の間のギャップは、鋼が一度に破損するのではなく、徐々に強度を失うとよく言われる理由も説明しています。ほとんどの炭素鋼は、約 200 °C から 300 °C の間で、室温での強度をほぼすべて保持します。そこから上向きに、強度曲線は加速度的に下向きに曲がります。そのため、構造計算では、室温付近での同じ 100 度の差よりも 500 ℃ と 600 ℃ の差の方がはるかに重要です。
鍛造および製造における鋼の融点

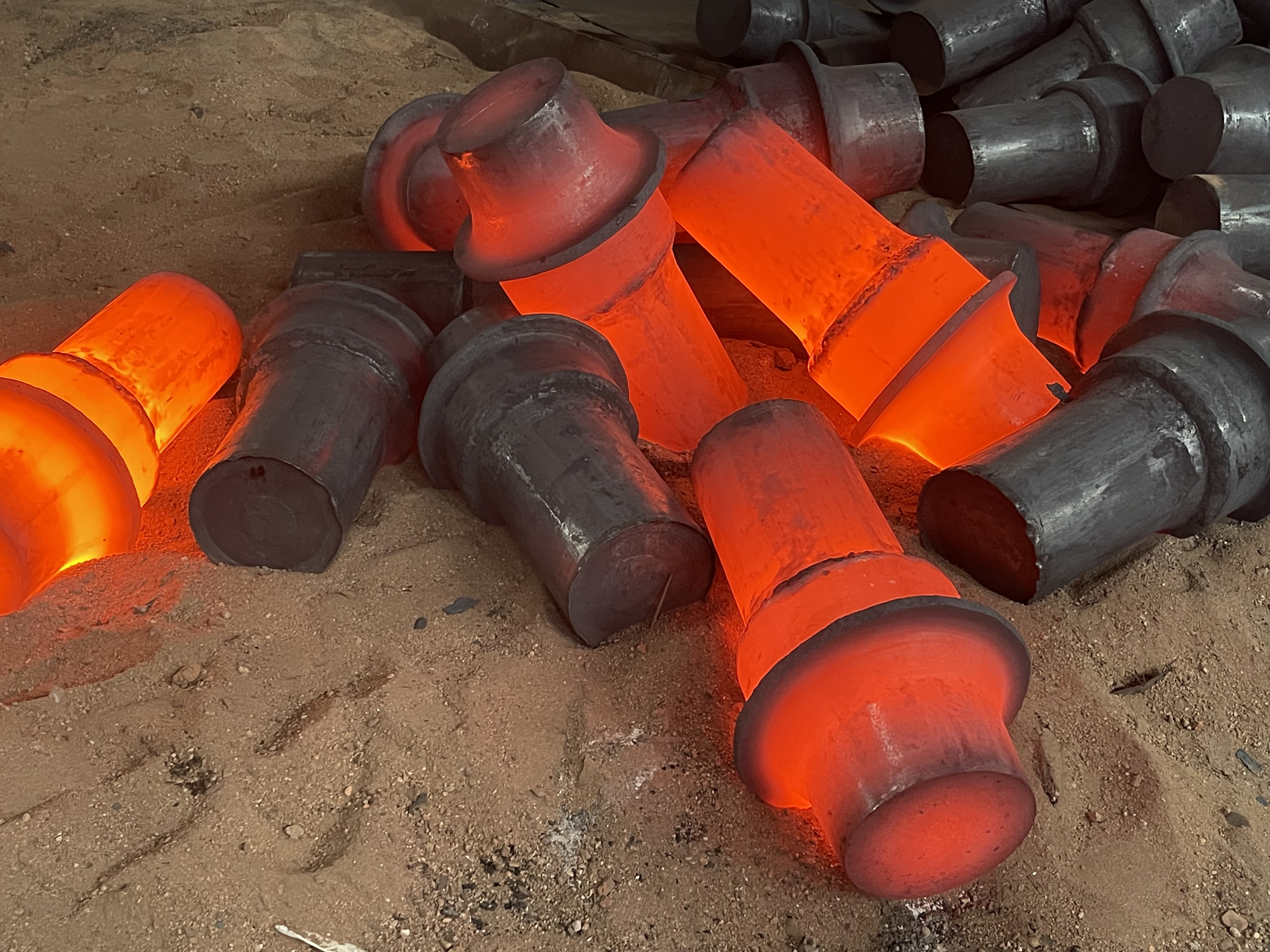

鍛造現場で最も重要なのは融点ではありません。重要なのは、 鍛造温度ウィンドウ 、溶融範囲よりも快適に下に位置するバンドであるため、金属はハンマーやプレスによって再形成できるほど十分に熱くなりますが、液状化に近づくことはありません。
ビレットの加熱
鋼材は、多くの炭素および合金グレードで一般的に約 1100°C ～ 1250°C (約 2000°F ～ 2300°F) とされる熱間加工範囲に向けて炉内で加熱されます。これは、この記事の前半で示した溶融範囲よりもはるかに低い値です。
温度を均一にするための浸漬
ワークピースは、熱がその断面に均一に浸透するのに十分な温度に保持され、表面は加工可能だが中心部はまだ比較的冷たくて変形しにくいという状況を回避します。
鋼鍛造品 プレッシャーの下で
ハンマー、プレス、または圧延装置は、軟化したがまだ固い鋼を目的の形状に再成形します。融点以下に留まることで粒子構造が損なわれず、これが鋳造品と比較して鍛造部品の強度が高く評価される理由の 1 つです。
制御された冷却
成形後、部品は制御された方法で冷却され、場合によってはその後の熱処理が行われ、鍛造プロセスで達成するように設計された機械的特性が固定されます。
鍛造温度と融点の間のギャップを理解すると、なぜ鍛造装置がそのように設計されているかについて多くのことが説明されます。炉制御、高温計、均熱時間手順はすべて、ワークピースを鍛造ウィンドウ内に安全に保つために存在します。その範囲を超えて溶融範囲に向かって移動すると、鋼の焼け、粗粒構造、および成形中の亀裂のリスクが急激に高まります。これが、経験豊富な工場が融点データを操作目標としてではなく、熱間加工プロセス中に避けるべき厳しい上限として扱う理由の 1 つです。
熱間鍛造と冷間鍛造
ほとんどの鋼の鍛造は、上記の温度範囲内で熱間で行われます。これは、加熱された鋼は室温の鋼よりもはるかに小さい力で変形し、作業中に再結晶化して内部応力の蓄積が回避されるためです。対照的に、冷間鍛造は、熱ではなく金属の延性に依存して、室温または室温付近で鋼を成形します。冷間鍛造は融点の議論とは直接的な意味では関係ありませんが、熱間鍛造と冷間鍛造のどちらを選択するか自体が、特定の鋼種の熱限界に近づく、または熱限界から遠ざかるにつれて特性がどのように変化するかによって部分的に左右されるため、言及する価値はあります。
鍛造中の過熱に関連する一般的な欠陥
炉のオペレーターが原料を溶融範囲に近づきすぎると、予測可能な欠陥がいくつか発生する傾向があります。結晶粒の成長により粗大な内部構造が生成され、靭性が低下します。結晶粒界での初期の溶融（燃焼とも呼ばれます）は、たとえ部品の大部分が目に見えて液化しない場合でも、材料に永久的な損傷を与える可能性があります。温度が上昇するとスケールの形成が加速し、材料が無駄になり、下流の仕上げが複雑になります。これらの兆候を早期に認識することが、炉の温度制御と監視が鍛造作業の中心であり続ける理由の 1 つです。
溶接と切断の融点と鍛造の比較
溶接と熱切断は、温度スペクトルの鍛造とは対極に位置します。鍛造が意図的に溶融範囲を回避する場合、溶接は 2 つの鋼片を融合させるために、少なくとも局所的に溶融範囲に到達するかどうかに依存します。
アーク溶接中は、アーク自体が数千度で燃焼し、局所的な過熱により母材と溶加材の完全な融合が確実に行われるため、直接の溶接池は通常、母材鋼のバルク融点を大幅に超えます。これは、装入物全体が温度に達する炉の溶解とは異なり、狭く、非常に局所的なイベントです。溶接池からわずかな距離にある周囲の母材は依然として室温に近い可能性があります。これが、溶接で急峻な熱勾配が生じる理由であり、入熱と冷却速度の制御が溶接品質の中心となる理由です。
酸素燃料切断やプラズマ切断などの熱切断プロセスも同様に機能し、狭い鋼の切り溝を融点を超えて押し出すため、溶融スラグとして排出されますが、狭い熱影響を受けるゾーンを除けば、周囲のプレートは構造的にほとんど影響を受けません。
鋼の融点を他の金属と比較する方法
鋼を他の一般的な工業用金属と並べることは、特に高温用途の材料を選択する人にとって、その溶解挙動を状況に合わせて理解するのに役立ちます。
| 金属 | 融点 (℃) | 融点 (°F) |
|---|---|---|
| リード | ≈ 327 | ≈ 621 |
| 亜鉛 | ≈ 420 | ≈ 788 |
| アルミニウム | ≈ 660 | ≈ 1221 |
| 銅 | ≈ 1085 | ≈ 1985年 |
| 純鉄 | ≈ 1538 | ≈ 2800 |
| スチール（一般範囲） | 1370 – 1540 | 2500 – 2800 |
| チタン | およそ 1668 年 | ≈ 3034 |
| タングステン | ≈ 3422 | ≈ 6192 |
スチールはアルミニウムや銅の上に快適に位置しており、これが、アルミニウムと銅が溶解に必要な炉エネルギーがはるかに少なく、処理温度が低いことが有利な場合に一般的に使用される理由を説明しています。チタンはほとんどの鋼種よりも著しく高い温度で溶けますが、タングステンは独自のカテゴリーに属します。そのため、鋼を完全に液化させるような極端な持続的な熱に耐えなければならないフィラメントやコンポーネントにタングステンが選ばれています。
興味深いことに、鋼の融点は純鉄の融点に近く、ほとんどの合金配合物では純鉄の融点よりわずかに低くなります。これは、元素を合金化すると、ほとんどの場合、純粋な卑金属と比較してその融点が低下するという一般的な冶金学的原則と一致しており、このパターンは鋼だけでなく、ほとんどの一般的な合金系に当てはまります。
鋼の融点に関するよくある誤解
水が摂氏ちょうど 0 度で凍るのと同じように、鋼には正確な融点が 1 つあります。
現実鋼は合金であるため、固相線温度と液相線温度によって定義される範囲全体で溶解します。固相線温度と液相線温度は、1 つの固定された数値にとどまるのではなく、組成に応じて変化します。
鉄骨構造物は、溶け始めると危険になります。
現実構造用鋼は、溶融範囲より数百度低い 500 ℃ ～ 600 ℃ 付近で耐荷重能力の大部分を失うため、金属が液体に近づくずっと前から破損のリスクが高まります。
ステンレス鋼は高級素材であるため、常に普通の炭素鋼よりも融点が高くなります。
現実2 つの範囲は実質的に重複しており、比較される正確なグレードによっては、一部の炭素鋼の融点が一部のステンレス グレードよりも高くなる場合があります。
鍛造では、鋼を融点近くまで加熱して、成形できるほど柔らかくする必要があります。
現実鍛造は、液状化に近づきすぎると結晶粒構造に損傷を与え、亀裂のリスクが高まるため、意図的に溶融範囲よりかなり低い温度、通常は 100 ℃ ～ 300 ℃ 低い温度に保たれます。
よくある質問
鋼は摂氏で何度くらいの温度で溶けますか?
ほとんどの市販の鋼グレードは 1370°C ～ 1540°C の間で溶解しますが、正確な数値は炭素含有量や、クロム、ニッケル、マンガンなどの他の合金元素の存在によって異なります。
鋼は華氏何度で溶けますか?
華氏では、同じ範囲はおよそ 2500°F ～ 2800°F に相当しますが、これも特定のグレードとその合金含有量に応じて若干変化します。
ステンレス鋼の融点は炭素鋼とは異なりますか?
2 つの範囲はかなり重複しています。ステンレス鋼の温度は通常 1375°C ～ 1530°C ですが、炭素鋼の温度は通常 1410°C ～ 1530°C です。そのため、特定のステンレス鋼と特定の炭素グレードの差は通常、人々が予想するよりも小さいです。
なぜ構造用鋼は溶けるずっと前に火災で破損するのでしょうか?
鋼鉄がその溶融範囲をはるかに下回る約 500°C ～ 600°C を超えると、耐荷重能力は急激に低下します。この時点では鋼はまだ堅いですが、設計された荷重を支え続けるには強度があまりにも失われています。
融点と鍛造温度の違いは何ですか?
融点は、鋼が完全に液体になる温度です。鍛造温度は、より低い加工温度であり、多くのグレードで通常約 1100°C ～ 1250°C であり、金属を再成形できるほど十分に柔らかくしながら、溶融範囲を十分に超えないように特に選択されます。
炭素を添加すると鋼の融点は上がりますか、それとも下がりますか?
炭素を添加すると融点が下がります。炭素含有量が高くなると溶解範囲が低下します。これが、高炭素工具鋼が一般に非常に低炭素の軟鋼よりも若干低い温度で溶解する理由の 1 つです。
鋼の融点が 1 つの数値ではなく範囲で示されるのはなぜですか?
鋼は純粋な元素ではなく合金であるため、純鉄のような単一の固定された融点はありません。正確な固相線温度と液相線温度は、各グレードの炭素と合金元素の特定の混合によって変化します。
溶接プールは鋼の融点と比較してどれくらい熱くなりますか?
一般的なアーク溶接の溶接池は、母材鋼のバルク溶融範囲をはるかに上回っており、多くの場合、アーク直後ゾーンでは約 1600°C 以上になります。これは、プロセスでは母材とフィラーを完全に融合させるのに十分な過熱が必要であるためです。
鋼の融点は圧力や高度によって変化しますか?
厳密な熱力学的な意味では、融点は圧力によってわずかに変化しますが、その影響は通常の大気条件では十分に小さいため、日常の炉、鍛造、または溶接作業には実用的な要素ではありません。
