クロモリ鋼とは何ですか?特性、グレード、鍛造用途

クロモリ鋼とは何ですか — 簡単な答え

クロモリ鋼 (クロモリ鋼、クロモリ鋼、または CrMo 鋼とも呼ばれます) は、鉄や炭素に加えて、主な合金元素としてクロムとモリブデンを含む低合金鋼です。最も広く使用されているグレードは、 4130 、約 0.28 ～ 0.33% の炭素、0.80 ～ 1.10% のクロム、0.15 ～ 0.25% のモリブデンが含まれています。これらの添加により、通常の炭素鋼は、劇的に高い強度重量比、優れた靭性、優れた溶接性を備えた材料に変わります。

実際的な観点から言えば、クロモリ鋼管は軟鋼管とほぼ同じ構造荷重に耐えることができます。 重量が 30 ～ 40% 削減 。そのため、航空宇宙用のフレーム、自転車のフレーム、ロール ケージ、高性能油圧コンポーネントに定期的に指定されています。鋼鍛造業界はクロモリグレードに大きく依存しています。これは、クロモリ合金が鍛造温度とその後の熱処理に非常によく反応し、完成した鍛造部品で 1,000 MPa を超える引張強度を達成できるためです。

名前の背後にある化学

「クロモリ」という用語は、クロムとモリブデンを縮めたものです。どちらの元素も、個別に理解する価値のある特定の冶金学的役割を果たします。

クロムの役割

クロムは鉄マトリックスに溶解し、硬度と耐摩耗性を高める炭化物相を形成します。また、高温での耐酸化性も向上し、焼入れ性も向上します。つまり、焼入れ中に鋼をより深く硬化できることになります。 0.8 ～ 1.1% の範囲のクロム含有量 (4130/4140 グレードに見られる) は、鋼を脆化させたり溶接を困難にすることなく、焼入性を大幅に向上させます。

モリブデンの役割

モリブデンは、クロモリを単純なクロム鋼とは区別する元素です。モリブデンは少量（通常 0.15 ～ 0.25%）であっても、結晶粒径を微細化し、焼き戻し脆化を抑制し、鋼の耐クリープ性（高温での持続的な荷重下でのゆっくりとした変形に抵抗する能力）を劇的に向上させます。鋼の鍛造用途では、モリブデンの結晶粒微細化効果は、鍛造ブランクの断面全体にわたってより均一な微細構造を生成するため、特に価値があります。

一般的な AISI グレードの概要

AISI/SAE 41xx シリーズは、最も頻繁に指定されるクロモリ グレードをカバーしています。以下に、その主要な構成と代表的な用途をまとめます。

性能を定義する機械的特性

クロモリ鋼の評判は、その価格帯で匹敵する他の材料がほとんどない特性の組み合わせによって築かれています。次の図は、正規化または焼き戻し処理された状態の 4130 および 4140 に適用され、実際の使用の大部分をカバーします。

引張強度と降伏強度

焼きなまし状態では、4130 の引張強さは約 670 MPa (97 ksi) 降伏強度は 435 MPa 近くです。 315°C で焼き入れおよび焼き戻しを行うと、これらの数値はおよそ次の値に上昇します。 引張1,340MPa、降伏1,170MPa 。これは、熱処理パラメータを調整するだけで、同じ鋼片を幅広い強度範囲にわたって「調整」できることを意味します。これが、鋼鍛造品のサプライチェーンがクロモリを高く評価する理由の中心となる柔軟性です。鍛造業者はニアネットシェイプのブランクを納品し、熱処理装置に最終特性を調整させることができます。

硬度

正規化された 4140 の測定値は通常 197 ～ 235 HB です。 28 ～ 34 HRC まで焼き入れおよび焼き戻しされており、動的荷重に耐える十分な延性を維持しながら、優れた耐摩耗性を提供します。この範囲は、熱間鍛造とそれに続く制御された熱処理サイクルによって製造されるギアとシャフトに一般的です。

耐疲労性

クロモリ鋼の耐久限界（それ以下では疲労破壊が発生しない応力レベル）はおよそ 極限引張強さの 55 ～ 65% 。 1,000 MPa UTS まで熱処理された 4140 コンポーネントの場合、これは約 580 MPa の耐久限界に相当します。 500 MPa UTS における同等の軟鋼の耐久限界はわずか約 250 MPa です。この違いが、モータースポーツ コンポーネント、ランディング ギア、およびハイサイクル鍛造バルブ ボディがほぼすべてクロモリである理由です。

衝撃靱性

焼き入れ焼き戻しされた 4140 のシャルピー V ノッチ衝撃値は、焼き戻し温度に応じて 54 ～ 100 J を超えます。焼き戻し温度が高くなると、ある程度の強度は犠牲になりますが、靭性は著しく向上します。これは、鍛造サスペンションナックルやドライブトレインヨークなど、突然の衝撃荷重に耐えなければならないコンポーネントにおける重要な設計上のトレードオフです。

クロモリ鋼 鋼鍛造品 プロセス

鋼鍛造は、加熱した金属をハンマー、プレス、またはロール鍛造によって圧縮力をかけて成形し、部品の輪郭に沿った洗練された結晶粒の流れを持つ部品を製造するプロセスです。クロモリはこのプロセスに適した合金の 1 つであり、これには特別な技術的理由があります。

クロモリグレードの鍛造性

クロモリグレード 4130 および 4140 は、次の範囲で加工した場合に優れた鍛造性を示します。 1,150 ～ 1,230°C (2,100 ～ 2,250°F) 。この合金は、亀裂を生じさせることなく金型のキャビティを満たすのに十分な延性を維持しており、さらに鍛造温度での強度は材料の流れを正確に制御できるのに十分です。追加のニッケルを含むグレード 4340 は、要求が若干高くなりますが、深い焼入性が最重要視される大断面鍛造品の標準的な選択肢です。

これらすべてのグレードのモリブデンは、鍛造前の高温均熱中の結晶粒の成長を抑制します。普通炭素鋼では、1,200℃で長時間保持するとオーステナイト粒が粗大化し、最終部品が脆化します。モリブデンはその成長を大幅に遅らせ、鍛造工場に幅広いプロセスウィンドウと、大規模な生産バッチ全体でより一貫した冶金的成果をもたらします。

グレインフローと構造の完全性

鋳造や棒材からの機械加工と比較した鋼鍛造プロセスの最も重要な利点の 1 つは、部品の形状に従う連続的な結晶粒の流れが生成されることです。たとえば、鍛造コンロッドでは、鍛流線がロッドのアイとシャンクの周りを連続的に包み込みますが、棒材から切り出された機械加工部品はそれらの鍛流線を切断します。クロモリは強度と延性を兼ね備えているため、閉型鍛造中に亀裂を発生させることなく広範囲に変形することができ、クランクシャフト、ステアリングナックル、タービンディスクなどの複雑な形状の部品で高度に最適化された鍛流パターンを実現することが可能になります。

鍛造後熱処理

鍛造後、クロモリ部品は通常、鍛造応力を緩和し、機械加工前に均一な微細構造を生成するために焼きならし (約 870°C から空冷) されます。最終的な機械的特性は、特定のグレードと必要な特性プロファイルに合わせた焼入れおよび焼き戻しサイクルによって設定されます。クロムの深い焼入れ性により、厚肉鍛造品であっても、 4140の場合は直径75mm（3インチ）以上 — 表面だけでなく断面全体を均一に硬化させることができます。これは普通の炭素鋼では不可能で、約 25 mm より厚いものは中心部が柔らかくなります。

クロモリの冷間鍛造

特定のクロモリ部品、特にファスナー、小型精密シャフト、および油圧継手は、室温または再結晶点よりもわずかに高い温度で冷間鍛造 (冷間圧造または冷間押出) によって製造されます。冷間鍛造は鋼を加工硬化させ、クロモリのひずみ硬化挙動により、完成部品は追加の熱処理なしで 1,000 MPa を大幅に超える引張強度を達成できます。これにより、冷間鍛造クロモリファスナーは、強度と軽量化の両方が重要となる航空宇宙および自動車用途にとって魅力的なものとなっています。

クロモリ鋼に依存する産業

クロモリ鋼は驚くほど幅広い業界で使用されています。その多用途性は、合金の選択、熱処理、成形プロセスを通じて、強度、靱性、重量の要件の非常に異なる組み合わせを満たすように調整できるという事実に由来しています。

航空宇宙と防衛

4130 シートとチューブは 1930 年代以来、航空機の胴体構造において標準となってきました。たとえば、パイパー チェロキーは機体フレームに 4130 鋼管を使用しています。着陸時に巨大な動的荷重を吸収する必要がある着陸装置の支柱は、高い強度と靭性の組み合わせにより航空機の耐用年数にわたって繰り返される衝撃サイクルに耐えられるため、通常 4340 クロモリで鍛造されます。米軍の MIL-S-6758 および MIL-S-8503 仕様は両方とも、構造用鋼の鍛造用途に 4130 および 4340 を推奨しています。

自動車とモータースポーツ

NASCAR、インディカー、およびフォーミュラ 1 の規制では、エネルギー吸収特性が同等のチューブ重量の軟鋼よりも優れているため、ほとんどのカテゴリーでクロモリ ロール ケージ構造の使用が義務付けられています。ロールケージを超えて、クロモリは自動車製造の高性能鋼鍛造面を支配しています。鍛造クランクシャフト、コネクティングロッド、トランスミッションギア、ディファレンシャルリングギア、およびドライブシャフトは、性能用途ではほぼ普遍的に 4140 または 4340 です。高回転エンジンの鍛造 4340 クランクシャフトは、 800MPaを超える曲げ疲労荷重 何百万サイクルでも、鋳鉄や軟鋼の同等品では達成できないものです。

石油とガス

ダウンホール掘削ツール (ドリル カラー、スタビライザー、サブ) は、地球上で最も要求の厳しい鋼鍛造用途の 1 つです。これらのコンポーネントは、多くの場合、高温や腐食環境で、曲げ、ねじり、軸方向の荷重が組み合わされた状態で深度で連続的に回転します。 AISI 4145H (4140 の焼入れ性を制御したバージョン) は、予測可能な硬化挙動、低温および高温での靭性、および水素誘起亀裂に対する耐性を備えているため、ドリル カラーの石油業界標準です。単一のドリルカラー鍛造品は重量を超える可能性があります 3,000kg また、断面全体にわたって均質な微細構造を確認するには超音波検査が必要です。

自転車と人力車

ハイエンドのスチール自転車フレームには、少なくとも 1970 年代から 4130 クロモリ チューブが使用されてきました。この合金により、フレームビルダーは薄肉チューブを描くことができます。一部のツーリング フレームやロード フレームでは、チューブの中心で壁が 0.6 mm という薄さのチューブが使用されています。普通の炭素鋼で作られていると、絞り中に亀裂が入ってしまいます。その結果、チタンやアルミニウムでは再現できない路面減衰コンプライアンスを実現しながら、重量を 1.5 kg 未満に抑えることができるフレームが実現しました。カスタム フレームビルダーがダブルバテッド 4130 クロモリを指定し続けるのは、まさにその溶接性とわずかな弾性が、多くのサイクリストがより硬い素材よりも優れていると考える乗り心地を生み出すためです。

重機と農業

鍛造クロモリ部品は、トラクターの車軸、ローダー アーム、掘削機のバケット ピン、油圧シリンダー ロッドなど、農業機械や建設機械のいたるところに使用されています。これらの用途では、埋もれた岩や硬い地面に衝突する衝撃荷重に耐える必要性によって選択が決まります。たとえば、鍛造 4140 ローダー アーム ピボット ピンは、同等サイズの軟鋼ピンを変形または破損させるような衝撃エネルギーに耐えることができるため、交換に費用がかかり、時間がかかる現場での機械のダウンタイムが削減されます。

クロモリ鋼の溶接 - 知っておくべきこと

クロモリは TIG (GTAW)、MIG (GMAW)、スティック (SMAW) プロセスで溶接可能ですが、軟鋼よりも注意が必要です。炭素当量が高いということは、熱影響部に水分が存在する場合、または溶接部の冷却が速すぎる場合に、水素誘起割れ（低温割れ）が発生しやすいことを意味します。

予熱要件

肉厚 3 mm 未満の 4130 チューブの場合、ER80S-D2 または ER70S-2 フィラーを使用して TIG 溶接する場合、予熱は多くの場合オプションです。 4140 または約 6 mm を超えるクロモリ セクションの場合は、 175 ～ 260°C (350 ～ 500°F) は標準的な慣行です。予熱により、マルテンサイト変態範囲を通じて冷却速度が遅くなり、残留応力と HAZ 亀裂のリスクが軽減されます。厚肉部の 4140 溶接部を予熱しないことは、鋼鍛造品の製造作業において遅延亀裂が発生する最も一般的な原因の 1 つです。

溶加材の選択

溶接後熱処理 (PWHT) が実行されないほとんどの構造用途では、強度が低く溶接接合部の残留応力が軽減されるため、ER70S-2 TIG ワイヤが標準推奨されます。耐圧鋼鍛造アセンブリなど、溶接が母材の強度と一致する必要がある場合は、ER80S-D2 または ER100S-1 ワイヤが指定され、常に予熱および PWHT と組み合わせられます。広く使用されている AWS D1.1 構造溶接コードと ASME セクション IX はどちらも、4130 および 4140 溶接継手の手順認定に関する詳細なガイダンスを提供します。

溶接後の熱処理

クロモリ溶接物の PWHT には通常、応力緩和が含まれます。 595 ～ 650°C (1,100 ～ 1,200°F) 切片厚さ 25 mm あたり 1 時間。これにより、残留引張応力が減少し、熱影響部に形成された硬いマルテンサイトが焼き戻され、靭性が向上します。鍛造および溶接されたアセンブリなど、後で完全な強度になるまで熱処理されるコンポーネントの場合、溶接後に完全な正規化、焼き入れ、焼き戻しサイクルを行うことが最も信頼性の高いアプローチです。

クロモリ vs. 他のスチール — 勝てる部分と勝てない部分

クロモリはあらゆる用途に最適な選択ではありません。代替品との比較を理解することは、より適切な材料選択の決定に役立ちます。

この表は、強度対溶接性対鍛造性の三角形におけるクロモリの支配的な位置を強調しています。熱処理された状態では軟鋼よりも 2 倍以上強度があり、さらに溶接可能で容易に鍛造可能です。これは工具鋼や多くの高合金グレードでは要求できない品質です。弱点は耐食性です。クロモリは、屋外または湿潤環境での使用では、塗装、メッキ、またはその他の方法で保護する必要があります。激しい腐食環境では、コストはかかりますが、ステンレス鋼グレードまたはコーティングされた代替品が正しい選択となります。

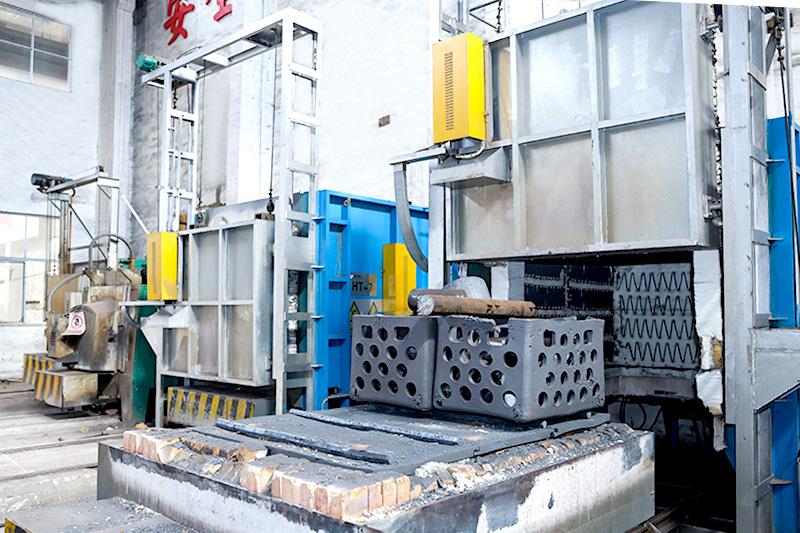

クロモリ鋼の熱処理プロセス

熱処理はクロモリ合金の可能性を最大限に引き出すものです。工場から出荷される同じ棒材は、適用される熱処理に応じて、柔らかく、機械加工が容易なブランクにも、超高強度の構造部材にもなります。

アニーリング

完全焼きなましでは、約 855 ～ 870°C に加熱し、完全にオーステナイト化するまで保持し、その後炉内でゆっくりと冷却します。その結果、硬度が約 170 ～ 200 HB の、柔らかく完全にパーライト質の微細構造が得られ、最終熱処理前の複雑な形状の機械加工に最適です。鋼鍛造ブランクは通常、最終の焼き入れ焼き戻しサイクルの前にねじ山、穴、およびスロットの仕上げ加工を可能にするためにこの状態で供給されます。

正規化

焼きならし（約 870°C に加熱し、その後空冷）すると、焼きなましよりも細かく均一なパーライトが生成されます。これは、制御された炉冷却の時間とエネルギーコストを必要とせずに、セクション全体にわたって一貫した予測可能な特性を提供するため、納品されたままの鍛造クロモリバーの標準状態です。正規化された 4140 は通常、次のようになります。 硬度 229 HB、引張強度 655 MPa これは、さらなる処理を行わなくても、多くの構造用途に適しています。

焼き戻しと焼き戻し

Q&T サイクルはクロモリの主力熱処理です。鋼は 845 ～ 870°C でオーステナイト化され、オイルまたはポリマー中で焼き入れされてマルテンサイトが形成され、その後 175 ～ 650°C の範囲で焼き戻されて強度と靭性のバランスが調整されます。焼き戻し温度を低くすると、靱性を犠牲にして強度と硬度が高くなります。温度が高くなると、降伏強度が低くなり、より強靱で延性の高い部品が生成されます。鍛造クロモリ部品のほとんどのエンジニアリング仕様は、次のような焼き戻しマルテンサイト微細構造をターゲットとしています。 28–36 HRC ギアやシャフトの場合は 38 ～ 44 HRC、ダイや工具本体などの耐摩耗性の用途では 38 ～ 44 HRC。

ケースハードニング

炭素含有量の低いクロモリ グレード、特に 4118 および 8620 (ニッケル クロモリ グレード) は、表面に 0.5 ～ 1.5 mm の深さまで炭素が豊富に含まれる浸炭用途に使用されます。浸炭ケースは 58 ～ 62 HRC に達し、優れた耐摩耗性を提供し、強靭なクロモリコアが衝撃荷重を吸収します。このプロセスで製造されたギアの歯は、孔食や摩耗に耐えるのに十分な表面硬度と、歯元の曲げ疲労に耐えるのに十分な強靭なコアを兼ね備えています。この組み合わせが現代の自動車トランスミッション ギアを定義しています。

高周波焼き入れ

高周波焼入れは、電磁コイルを使用してクロモリ部品の表層のみを選択的に加熱し、すぐに焼き入れします。その結果、正規化または Q&T 微細構造を保持する強靭なコアを備えた硬い表面 (通常 4140 の場合は 50 ～ 58 HRC) が得られます。これはクロモリ シャフト、クランクシャフト ジャーナル、カムシャフト ローブの標準処理であり、ボアまたはジャーナル表面は硬くなければなりませんが、シャフト本体は破損することなくトルクを伝達できるほど十分な強度を維持する必要があります。

表面仕上げと腐食防止

クロモリ鋼にはクロムが約 1% しか含まれておらず、ステンレスの動作に必要な最低 11% をはるかに下回っています。そのため、保護せずに放置すると自由に腐食します。ほとんどの構造用途では、次の表面処理が標準です。

• リン酸亜鉛プライマーエポキシトップコート: 自動車のシャシーおよびサスペンション鍛造部品の標準。優れた密着性と適度な耐食性を低コストで実現します。
• 黒染め： 屋内機械部品に適した軽度の腐食保護。寸法変化を最小限に抑えます (0.001 mm 未満)。公差が厳しい精密鍛造部品にとって重要です。
• 硬質クロムメッキ： 油圧ロッドや摩耗面に使用されます。 0.05 ～ 0.25 mm のクロム厚により、耐食性と 70 HRC 相当以上の硬い滑り面の両方が得られます。
• 無電解ニッケル： 形状に関係なく均一なコーティング - 穴やねじの寸法を維持する必要がある複雑な鍛造バルブ本体や継手に最適です。
• カドミウムメッキ (航空宇宙): 犠牲的な保護とアルミニウム構造との優れた適合性により、今でも多くの軍事および航空宇宙用途で指定されています。環境規制のため、民間用途には制限されています。

コーティングが急速に摩耗する石油およびガスのダウンホールツールの場合、HVOF 炭化タングステンや無電解ニッケルリンなどの耐食性オーバーレイが接触面に適用されますが、クロモリ本体は保管中および輸送中にのみ保護されます。

クロモリ鋼の効率的な加工

焼きなまし状態のクロモリは、標準的な高速度鋼または超硬工具で良好に加工できます。硬化または正規化された状態では、中程度の負荷がかかります。超硬工具を使用した正規化状態 (229 HB) の 4140 の主な加工パラメータは次のとおりです。

• 回転速度: 200 ～ 250 m/分 (660 ～ 820 フィート/分)
• 送り速度: 0.2 ～ 0.4 mm/rev (荒加工用)
• 切込み深さ: 荒加工パスの場合は 2 ～ 5 mm
• クーラント: チップの構成刃先を軽減するには、硫化または塩素化切削油によるフラッド冷却をお勧めします。

45 HRC を超える硬化クロモリには、旋削加工用の CBN (立方晶窒化ホウ素) またはセラミックインサートが必要です。円筒研削に代わる高周波焼入れシャフトのハードターニングは、現在、大量の鍛造から仕上げまでの生産ラインで一般的な手法となっており、IT6 ～ IT7 の範囲の公差が許容される場合には、サイクル タイムを大幅に節約できます。

4140 の深穴の穴あけ (クランクシャフトやステアリング ラックのオイル通路に一般的) は、切りくずの排出を管理し、ボア壁の加工硬化を防ぐために、超硬ソリッド ドリルまたはコバルト ハイス ドリルを低速の送り速度 (軟鋼に使用される速度の約 60%) で使用して実行されます。

クロモリ鋼の指定 — 規格と調達

エンジニアリング用途にクロモリを指定する場合、最も一般的に参照されるのは次の規格です。

• ASTM A29/A29M: 棒鋼の一般要件 - 棒状の熱間圧延および冷間仕上げ 4130、4140、4150、4340 をカバーします。
• ASTM A519: シームレス機械チューブ — 自転車のフレームや航空機の構造に使用される 4130 ドローオーバーマンドレル (DOM) チューブの主な仕様。
• ASTM A322: 棒鋼、合金、標準グレード - 組成要件のあるすべての 41xx および 43xx グレードを参照します。
• AMS 6350 / AMS 6370: 4130 および 4140 の SAE 航空宇宙材料仕様 — 航空宇宙トレーサビリティが必要な場合に使用されます。
• ISO 683-2: 4130/4140 相当の Cr-Mo グレードを含む熱処理可能な合金鋼をカバーする国際規格。
• DIN 42CrMo4 / EN 1.7225: 欧州では 4140 に相当し、欧州の自動車および産業用部品の鋼鍛造サプライチェーンで広く使用されています。

重要な用途、特に鋼鍛造品、圧力容器、または航空宇宙分野で購入する場合は、常にリクエストしてください。 工場試験報告書 (MTR) 化学組成と機械的特性を証明します。偽造または誤認された合金鋼は、世界のサプライチェーンにおいて文書化された問題であり、認定工場からの MTR は、注文されたものを受け取ることの最低限の保証となります。

新たな用途と将来の展望

クロモリ鋼は過去の素材ではありません。いくつかの新たな応用分野では、特に鋼鍛造プロセスの利点と高い強度対重量比の組み合わせが新たな工学的課題と交差する分野で、その使用が拡大しています。

水素貯蔵容器と圧力容器

水素燃料電池技術が成熟するにつれ、 4130および4140クロモリが候補材料です 35 ～ 70 MPa で動作する高圧水素貯蔵容器用。高強度（薄壁を可能にする）、溶接性（製造のため）、靭性（圧力サイクル疲労のため）の組み合わせにより、より高価なチタン合金に匹敵する位置にありますが、耐水素脆化性については合金と熱処理の慎重な選択が必要であり、通常は ASME B31.12 で定義されている水素適合性しきい値内に収まるように 690 MPa 未満の降伏強さを目標とします。

電気自動車のドライブトレイン部品

電気自動車への移行は、高強度鍛造鋼製コンポーネントの需要を減少させるものではなく、負荷プロファイルを変化させました。 EV モーターはゼロ rpm から瞬間的に最大トルクを供給し、ギアボックスのコンポーネントに従来の燃焼ドライブトレインによる衝撃荷重を超える衝撃荷重を与えます。鍛造クロモリギアとシャフトは、洗練された結晶粒の流れと深い硬化性を備えており、この需要プロファイルに最適です。いくつかの主要な Tier 1 自動車サプライヤーは、同等のパワークラスの車両で置き換えられる多段変速機と比較して、単段 EV 減速機セットの 4340 クロモリの仕様が向上していると報告しています。

積層造形ハイブリッドプロセス

4130 および 4140 クロモリ ワイヤまたは粉末原料を使用した指向性エネルギー堆積 (DED) 積層造形は、特に航空宇宙および油田工具の用途において、高価値の鍛造部品の修理のために積極的に開発されています。摩耗または損傷した場所に材料を正確に堆積し、最終寸法まで機械加工し、局所的に熱処理する機能により、廃棄されてしまう高価な鍛造部品の耐用年数が延長されます。いくつかの大学の研究グループは、DED で蒸着された 4140 層が、適切な熱処理後に鍛造鍛造素材の 10 ～ 15% 以内の機械的特性を達成できることを実証しました。
