鋼にはどのような合金が含まれていますか?直接的な答え
鋼は基本的に次の合金です。 鉄と炭素 しかし、最新の鋼グレードには、機械的、熱的、化学的特性を定義する幅広い追加の合金元素が含まれています。鋼に含まれる最も一般的な合金元素には、炭素 (C)、マンガン (ん)、シリコン (Si)、クロム (Cr)、ニッケル (ニ)、モリブデン (モー)、バナジウム (V)、タングステン (W)、コバルト (Co)、銅 (Cu)、チタン (Ti)、ニオブ (Nb)、ホウ素 (B) などがあります。目標とする性能特性を達成するために、各元素は正確な量 (場合によっては 0.001 重量% 程度) で添加されます。
普通炭素鋼には、鉄、炭素、および微量の不純物のみが含まれています。対照的に、合金鋼には、これらの元素の 1 つまたは複数が意図的に豊富に含まれています。得られた材料は、極度の硬度、耐食性、高温安定性、または優れた靭性を実現するように設計できるため、合金鋼は航空宇宙、自動車、エネルギー、重工業の各分野で選ばれる材料となっています。で 鋼鍛造品 特に、鋼種の合金化学は、熱、変形、鍛造後の熱処理に対する鋼種の反応を直接決定します。
炭素: あらゆる鋼グレードの主要な合金元素
炭素は、純鉄を鋼に変える決定的な元素です。その内容は通常次のとおりです。 0.02重量%~2.14重量% 、他の単一元素よりも鋼の特性に劇的な影響を与えます。炭素含有量が増加すると、硬度と引張強度は向上しますが、延性と溶接性が低下します。
鋼は炭素含有量に基づいて 3 つの大きなカテゴリに分類されます。
- 低炭素鋼(軟鋼): 炭素 0.05% ~ 0.30%。延性が高く、溶接が容易で、構造用途や板金によく使用されます。
- 中炭素鋼: 炭素 0.30% ~ 0.60%。強度と延性のバランスが取れており、適度な硬さを必要とするシャフト、歯車、鍛造品などに広く使用されています。
- 高炭素鋼: 炭素 0.60% ~ 1.00%。硬度が高く耐摩耗性が高く、切削工具、ばね、高強度線などに使用されます。
- 超高炭素鋼: 1.00% ~ 2.14% の炭素。非常に硬いが脆い。特殊な切断用途や歴史的な刃物の製造に使用されます。
高炭素鋼は鍛造プロセス中により厳密な温度制御を必要とするため、鋼の鍛造では炭素含有量が慎重に選択されます。たとえば、AISI 1040 や 1045 などの中炭素グレードは、1100 °C ~ 1250 °C の鍛造温度でも加工可能でありながら、機械部品に十分な強度を提供するため、最も一般的に鍛造される鋼の 1 つです。
マンガン: 必須の背景合金元素
マンガンは、事実上すべての商用鋼グレードに存在しており、通常は次の濃度で存在します。 0.25%と1.65% 。これは、バックグラウンドで動作するため、しばしば見落とされがちな、いくつかの重要な冶金学的機能を果たします。
マンガンは製鋼中に脱酸剤として機能し、酸素および硫黄と結合して溶融物から浮遊する安定した介在物を形成します。マンガンがなければ、硫黄は粒界で硫化鉄を形成し、熱間ショートネスと呼ばれる現象を引き起こします。これは、高温で発生する壊滅的な脆性であり、鋼が鍛造などの熱間加工プロセスに適さなくなります。代わりに硫化マンガン (MnS) を形成することにより、鋼は鍛造温度でも加工可能です。
マンガンは熱間加工性における役割を超えて、焼入れ性も高めます。これは、熱処理によって鋼をより深く硬化できることを意味します。 AISI 1541 などの 1.5% マンガンを含む鋼は、0.5% のみマンガンを含む同等の材種よりも大幅に優れた焼入性を持っています。高マンガン鋼 (ハドフィールド鋼、11% ~ 14% Mn) は極端な例です。これらは非常に靭性が高く、衝撃荷重を受けると急速に加工硬化するため、破砕機、鉱山機械、踏切などに役立ちます。
クロム: 鋼をステンレスにする合金
クロムはおそらく、主にステンレス鋼での役割により、鋼の合金元素として最もよく知られています。クロム含有量は、 少なくとも10.5% 鋼の表面に不動態の酸化クロム層を形成し、幅広い環境で堅牢な耐食性を提供します。 304 (18% Cr、8% Ni) や 316 (16% Cr、10% Ni、2% Mo) などのステンレス鋼グレードは、食品加工、医療機器、海洋機器のベンチマーク材料です。
しかし、クロムの貢献は耐食性をはるかに超えています。クロムは、0.5% ~ 3.0% という低濃度でも、焼入れ性、耐摩耗性、および高温強度を大幅に向上させます。クロムは鋼マトリックス内に硬質炭化物を形成し、耐摩耗性と高温使用温度での硬度を維持します。このため、クロム含有合金鋼は工具鋼や軸受鋼で高く評価されています。たとえば、世界中で最も広く使用されている軸受鋼である AISI 52100 には約 1.5% のクロムが含まれており、これが優れた接触疲労耐性の原因となる微細な炭化物の分布に貢献しています。
鋼の鍛造用途では、AISI 4130 や 4140 などのクロムモリブデン (Cr-Mo) 鋼が、鍛造圧力容器、ドライブ シャフト、構造部品に広く使用されています。クロムとモリブデンの組み合わせにより、焼き入れ焼き戻し熱処理後のこれらの鋼に優れた焼入れ性と靭性が与えられ、繰り返し荷重下での鍛造 Cr-Mo 部品の信頼性が高くなります。
ニッケル: 靭性と低温性能
ニッケルは、延性を大幅に低下させることなく靭性を向上させる数少ない合金元素の 1 つです。これは、オーステナイト相を安定させ、結晶粒構造を微細化し、延性から脆性への転移温度を低下させます。これは、極低温貯蔵タンク、極地インフラ、北極掘削装置などの氷点下環境で動作する鋼部品にとって非常に重要な特性です。
の濃度で 1.0%~4.0% 、ニッケルは、特に低温での衝撃靱性を大幅に向上させます。 ASTM A203 (Ni 2.25% または 3.5% を含む) などのニッケル鋼グレードは、低温で使用される圧力容器用に特別に設計されています。さらに高い濃度で、マレージング鋼 (18% Ni) は良好な破壊靱性を維持しながら 2000 MPa を超える降伏強さを達成します。この組み合わせは炭素だけで達成することは事実上不可能です。
ニッケルはオーステナイト系ステンレス鋼の重要な安定剤でもあり、クロムのフェライト生成傾向を相殺します。 304 や 316 などのグレードの鉄、クロム、ニッケルの平衡により、極低温でも非磁性と高い耐食性を維持する完全なオーステナイト微細構造が形成されます。
鋼の鍛造の観点から見ると、AISI 4340 (Ni-Cr-Mo 鋼) などのニッケル含有合金は、最も一般的に鍛造される高性能グレードの 1 つです。鍛造 4340 コンポーネント (クランクシャフト、着陸装置部品、頑丈なアクスル) は、特に硬化および焼き戻し後に、ニッケルの靭性の寄与による恩恵を受けます。
モリブデン: 焼入性、耐クリープ性、熱間強度
モリブデンは合金鋼中で最も効果的な焼入れ剤の 1 つであり、次のような低い濃度でも活性を発揮します。 0.15%~0.30% 。単位重量あたりの焼入性への影響はクロムの約5倍です。これは、モリブデンの少量の添加が、大幅に多量のクロムまたはマンガンの添加の代わりとなり、鋼の設計において経済的に価値があることを意味します。
モリブデンはまた、特定の合金鋼が 375°C ~ 575°C の温度範囲で焼き戻し後に脆くなる現象である焼き戻し脆化も抑制します。モリブデンは、この脆化メカニズムを抑制することにより、鉄鋼メーカーが使用中に脆性破壊の危険を冒すことなく、クロム含有鋼を最適な靭性に安全に焼き戻すことを可能にします。
モリブデンの濃度が高くなると、耐クリープ性、つまり高温での持続的な応力下でのゆっくりとした変形に抵抗する能力が劇的に向上します。発電所のボイラー、蒸気パイプライン、タービン部品に使用されるクロムモリブデン鋼およびクロムモリブデンバナジウム鋼には、通常 0.5% ~ 1.0% の Mo が含まれており、500°C を超える温度での長期使用が可能です。
鋼の鍛造に関しては、4140 (0.15% ~ 0.25% Mo) や 4340 (0.20% ~ 0.30% Mo) などのモリブデン含有グレードが重要な鍛造部品の標準的な選択肢です。モリブデンの含有量により、熱処理中に大きな断面の鍛造品が完全硬化され、プレスフレーム、鉄道の車軸、油田コンポーネントなどの重量鍛造品の表面から中心部まで一貫した機械的特性が得られます。
バナジウム: 結晶粒の微細化と析出硬化
バナジウムは、通常次の濃度で使用されます。 0.05%と0.30% しかし、鋼の微細構造に対するその影響は、その量に不釣り合いです。非常に安定した炭化物と窒化物、炭化バナジウム (VC) と窒化バナジウム (VN) を形成し、熱間加工や熱処理中に粒界を固定し、粒成長を抑制します。その結果、粒子サイズがより細かくなり、強度と靭性の両方が同時に向上します。
バナジウムは微小合金鋼 (高強度低合金鋼、または HSLA 鋼とも呼ばれる) の基礎元素であり、その析出強化効果により、従来の焼き入れや焼き戻しを行わずに 500 ~ 700 MPa の降伏強度を達成できます。 HSLA 鋼は、追加の熱処理を行わずに最終特性まで直接圧延または鍛造できるため、生産コストが削減され、これは商業的に重要です。
工具鋼では、バナジウムが 1% ~ 5% という高濃度で使用され、耐摩耗性を劇的に向上させる硬質バナジウム炭化物が生成されます。 M2 などの高速度鋼グレードには約 1.8% のバナジウムが含まれており、加工中に発生する最高 600°C の温度でも切削硬度を維持する能力に貢献しています。
鋼の鍛造作業では、バナジウム微合金グレードが効率に大きな利点をもたらします。微合金バナジウム鋼で作られたコネクティングロッドやクランクシャフトなどの自動車鍛造部品は、鍛造プレスから直接空冷することができ、コストのかかる焼き入れ焼き戻しサイクルを完全に省略しながら、必要な機械的特性を達成できます。
シリコン: 脱酸と弾性特性
シリコンは、製鋼プロセスからの残留物として事実上すべての鋼グレードに存在し、通常は次のレベルで存在します。 0.15%~0.35% 構造用鋼において。その主な役割は脱酸剤としてです。シリコンは酸素との親和性が高く、二酸化ケイ素 (SiO₂) 含有物を形成します。この含有物は精製中に除去され、よりきれいでより強い鋼が得られます。
シリコン濃度が 0.5% ~ 2.0% と高くなると、シリコンは鋼の弾性限界と疲労耐性を高めます。この特性はばね鋼で利用されており、SAE 9260 (1.8% ~ 2.2% Si) などのグレードではシリコンの寄与を利用して高い降伏強度を維持し、繰り返し荷重下での永久変形に耐えます。バルブ スプリング、サスペンション スプリング、レール クリップは、へたりを生じることなく繰り返しの衝撃を吸収する能力を備えたシリコンマンガンばね鋼に依存しています。
シリコンは電気鋼(変圧器鋼)でも特殊な役割を果たしており、1% ~ 4% の Si 濃度により渦電流とヒステリシスによるエネルギー損失が劇的に減少します。変圧器のコア材料である方向性ケイ素鋼には、約 3.2% の Si が使用されており、方向性の高い磁気特性が得られます。
タングステンとコバルト:高速度工具鋼の必需品
タングステンとコバルトは、主に高速度工具鋼や極限の動作条件向けに設計された特殊合金に関連しています。タングステンは、高温でも硬度を維持する非常に硬く安定したタングステンカーバイドを形成するため、タングステン含有工具鋼は、通常の炭素工具鋼が焼き戻しを失って軟化してしまうような速度での切削加工が可能になります。
古典的な T1 ハイス鋼には次のものが含まれています。 18%タングステン 、4%のクロム、1%のバナジウム、0.7%の炭素とともに。この合金組成により、最高 550°C の温度で HRC 60 以上の切削硬度を維持する工具が生成されます。 M シリーズ高速度鋼の開発では、タングステンの大部分がモリブデン (M1 に最大 9.5% の Mo) に置き換えられ、より低い合金コストで同等の性能が得られます。
5% ~ 12% の濃度のコバルトは、赤熱での軟化に対するマトリックスの抵抗を増加させることにより、高速度鋼の熱間硬度をさらに高めます。 M42 (8% Co) や T15 (5% Co) などの材種は、チタン合金や焼入れ鋼などの難しい材料のハードターニングや断続切削など、最も要求の厳しい切削加工に使用されます。コバルトはマレージング鋼にも 7% ~ 12% 含まれており、析出硬化メカニズムを強化して超高強度を実現します。
チタン、ニオブ、ホウ素: 極めて大きな影響を与える微小合金元素
鋼への最も強力な合金添加物の一部は微量濃度で作用しますが、特性に対するそれらの影響は重大であり、十分に文書化されています。
チタン
チタンは次の濃度で使用されます。 0.01%~0.10% 強力な炭化物および窒化物形成剤として。ステンレス鋼では、チタンの添加(グレード 321 ステンレス)により、鋭敏化(溶接中に発生し粒界腐食を引き起こす粒界でのクロム欠乏の一形態)に対して合金が安定します。 HSLA 鋼では、チタンはバナジウムと同様に粒径を微細化し、析出強化に貢献しますが、さらに低い濃度で作用します。
ニオブ (コロンビウム)
ニオブは次のような低い濃度で使用されます。 0.02%~0.05% おそらく、入手可能なマイクロアロイ元素の中で最もコスト効率が高いでしょう。このような微量レベルであっても、ニオブは熱間圧延および鍛造中のオーステナイト粒子の成長を大幅に遅らせ、最終製品により微細なフェライト粒子構造を生成します。より微細な粒子サイズは、降伏強さの向上と低温での優れた衝撃靭性の向上に直接つながります。これは、パイプライン鋼、海洋構造用鋼、圧力容器プレートにとって重要な特性の組み合わせです。 API X70 や X80 などの最新のパイプライン グレードは、必要な強度と靱性の仕様を達成するためにニオブ微細合金に大きく依存しています。
ホウ素
ホウ素は、合金元素の中でも独特です。なぜなら、ホウ素は、著しく低い濃度で効果を発揮するからです。 0.0005%~0.003% (5 ~ 30 ppm)。これらの微量レベルでは、ホウ素はオーステナイト粒界に偏析し、冷却中のフェライトとパーライトの核生成を遅らせることにより、焼入れ性を劇的に高めます。中炭素鋼に 30 ppm のホウ素を添加すると、0.5% ~ 1.0% のクロムを添加したのと同じくらい効果的に焼入れ性を高めることができます。ホウ素処理鋼は、大量生産の鍛造ファスナーに広く使用されており、その優れた焼入れ性により、小さな断面を水焼入れで完全に硬化させることができ、強度を維持しながら合金コストを削減できます。
合金元素が鋼の鍛造挙動に与える影響

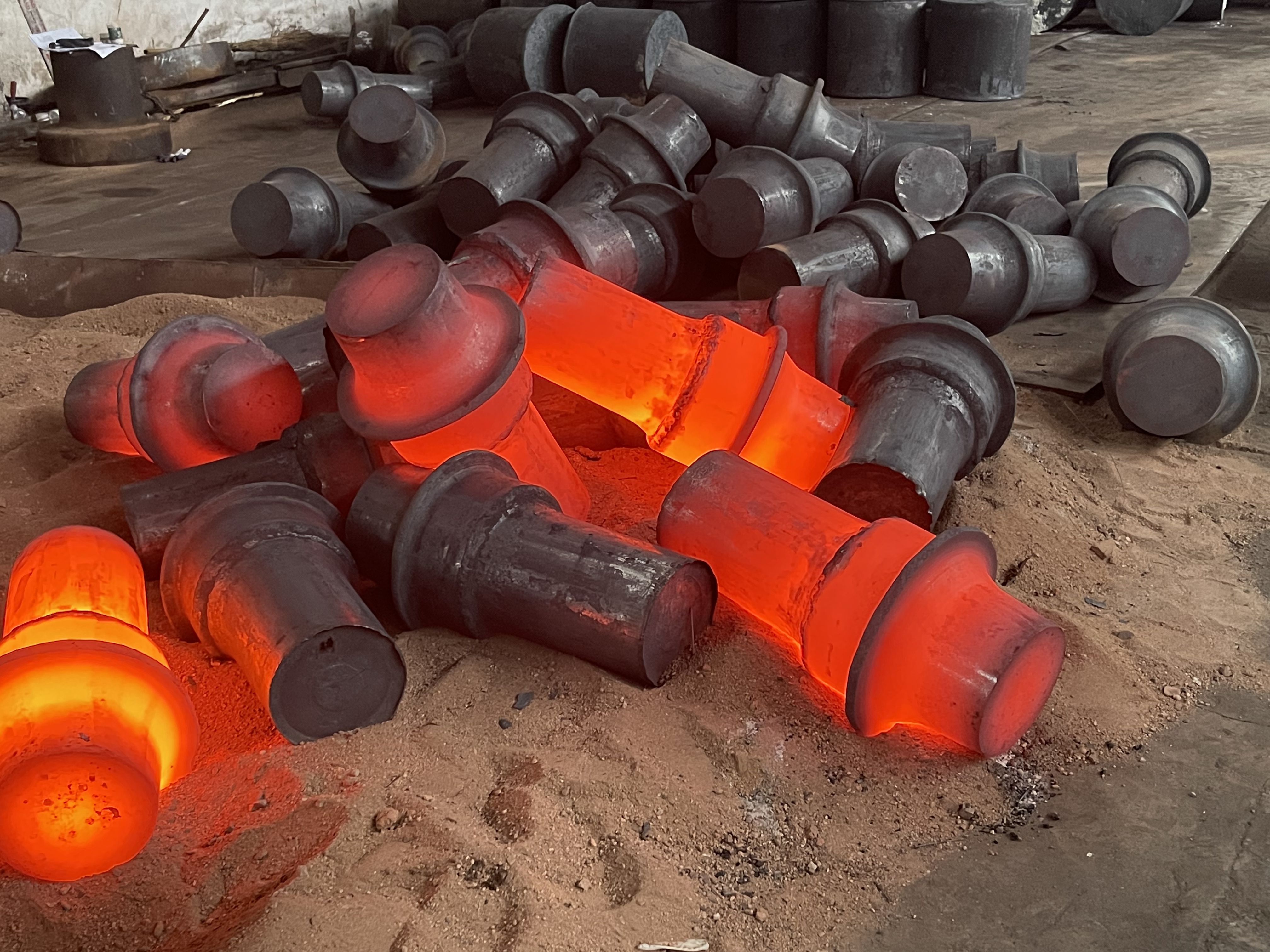

鋼の鍛造は単に加熱して叩くだけではありません。鋼の合金化学は、ビレットの加熱から金型の充填、冷却から最終熱処理に至るまで、鍛造プロセスのあらゆる段階で金属がどのように挙動するかを基本的に制御します。
鍛造性と熱間加工性
鍛造性とは、鋼が割れたり裂けたりすることなく、望ましい形状にどれだけ簡単に変形できるかを指します。低炭素普通鋼(AISI 1020 など)は、柔らかく延性があり、熱間加工温度範囲が広いため、優れた鍛造性を備えています。合金含有量が増加すると、特にクロム、タングステン、炭素レベルが高い場合には、合金の炭化物や金属間化合物が塑性流動を制限するため、鍛造性が低下します。 D2 (12% Cr、1.5% C) のような工具鋼は、表面の亀裂を避けるために鍛造中に非常に正確な温度制御を必要とします。
鍛造温度範囲
各鋼合金には推奨される鍛造温度範囲があります。上限を超えると粒界溶融(初期溶融)が発生し、不可逆的な損傷が発生します。下限を下回ると二相領域に鍛造され、内部裂けが発生する危険性が高くなります。合金の種類ごとの一般的な鍛造温度範囲は次のとおりです。
| 鋼の種類 | 代表的なグレード | 鍛造温度範囲(℃) | 主要な合金元素 |
|---|---|---|---|
| 低炭素鋼 | AISI 1020 | 1100–1280 | C、マンガン |
| 中炭素鋼 | AISI 1045 | 1100–1250 | C、マンガン |
| Cr-Mo合金鋼 | AISI 4140 | 1065–1230 | C、Cr、Mo、Mn |
| Ni-Cr-Mo 合金鋼 | AISI 4340 | 1010–1200 | C、Ni、Cr、Mo |
| オーステナイト系ステンレス | AISI 304 | 1010–1175 | Cr、Ni |
| 工具鋼 | H13 | 1010–1095 | C、Cr、Mo、V、Si |
鍛造後の熱処理と合金化学
ほとんどの合金鋼鍛造品は、最終的な機械的特性を達成するために鍛造後に熱処理を受けます。合金の化学的性質によって、どの熱処理サイクルが適切か、また鋼がどのように反応するかが決まります。 4340 のような高焼入性合金は、約 830°C のオーステナイト化温度から油焼き入れし、次に 200°C ~ 600°C で焼き戻しして、硬度、引張強さ、および衝撃靱性の特定の組み合わせをターゲットにすることができます。 4340 に含まれるニッケル、クロム、モリブデンの含有により、断面が 100 mm を超える重量断面鍛造品であっても一貫した硬化が達成されます。一方、普通炭素鋼では、同じ断面サイズでは表面から中心にかけて硬度が大幅に低下します。
一般的な鋼合金グレードとその元素組成
特定のグレードとその合金組成を理解することで、理論と実践の間のギャップを埋めることができます。次の表は、広く使用されている構造用鋼および合金鋼グレードの化学組成をまとめたもので、その多くは鍛造鋼業界の定番となっています。
| グレード | C | Mn | Cr | Ni | Mo | その他 |
|---|---|---|---|---|---|---|
| AISI 1045 | 0.45 | 0.75 | — | — | — | Si 0.30 |
| AISI 4130 | 0.30 | 0.50 | 0.95 | — | 0.20 | Si 0.30 |
| AISI 4140 | 0.40 | 0.90 | 1.00 | — | 0.20 | Si 0.30 |
| AISI 4340 | 0.40 | 0.70 | 0.80 | 1.80 | 0.25 | Si 0.30 |
| AISI 52100 | 1.00 | 0.35 | 1.50 | — | — | Si 0.30 |
| 304ステンレス | 最大0.08 | 最大2.00 | 18~20 | 8~10.5 | — | Si 0.75 |
| 316ステンレス | 最大0.08 | 最大2.00 | 16–18 | 10–14 | 2.0~3.0 | Si 0.75 |
鍛造部品に適した合金鋼の選択
鍛造用途に適切な合金鋼を選択するには、さまざまな要素を考慮したエンジニアリング上の決定が必要です。このプロセスには、使用中の性能要件と、鍛造性、熱処理性、機械加工性、溶接性、およびコストのバランスをとることが含まれます。特定の用途に「最適な」鋼が単一で存在することはほとんどありません。選択は、コンポーネントが遭遇する応力、温度、環境の特定の組み合わせによって決まります。
鍛造コンポーネントの合金を選択する際の主な考慮事項は次のとおりです。
- 断面サイズと焼入性: 大きな断面の鍛造品には、高焼入性の合金が必要です。 Ni-Cr-Mo を組み合わせた AISI 4340 は、重い部分でも完全硬化を維持するため、重要な部分が 75 mm を超えるコンポーネントに一般的に指定されています。
- 疲労寿命: クランクシャフト、コネクティングロッド、アクスルなど、周期的な荷重を受けるコンポーネントは、介在物含有量が制御された微粒子合金鋼の恩恵を受けます。真空脱ガスされたクリーンな鋼材とバナジウムまたはニオブの微細合金を組み合わせることで、より長い疲労寿命が得られます。
- 高温サービス: タービンディスク、バルブボディ、エキゾーストマニホールドなどの鍛造部品が 400°C を超える温度で動作する場合、クリープに耐えて強度を維持するために、クロム-モリブデン-バナジウムグレードまたはニッケルベースの超合金鍛造品が必要です。
- 耐食性: 海洋または化学処理環境では、ステンレス鋼の鍛造品が必要です。グレード 316 ステンレスはモリブデン含有量により、孔食に対する感受性を大幅に低減するため、塩化物が豊富な環境では 304 ステンレスよりも好まれます。
- コストと入手可能性: 高レベルのニッケル、コバルト、またはモリブデンを含む合金には、大幅なコストプレミアムが伴います。エンジニアは、熱処理を変更した低合金グレードが仕様を満たすことができるかどうか、または微合金化 HSLA 鋼が鍛造後の熱処理を完全に不要にできるかどうかを評価することがよくあります。
鋼鍛造業界が大量生産にわたって一貫した機械的特性を備えた部品を生産できるかどうかは、規律ある鍛造プロセス管理と組み合わせた、適切に制御された合金化学に直接依存しています。最新のシミュレーション ツールを使用すると、鍛造エンジニアは、合金の既知の熱力学および機械的挙動を入力として使用して、単一の金型を切断する前に、メタル フロー、温度履歴、および最終的な結晶粒構造をモデル化できます。この機能により、合金の選択は経験的な試行錯誤ではなく、ますます正確な科学になります。
